Строительство барнхауса из SIP панелей в Домодедово, д. Ивановка

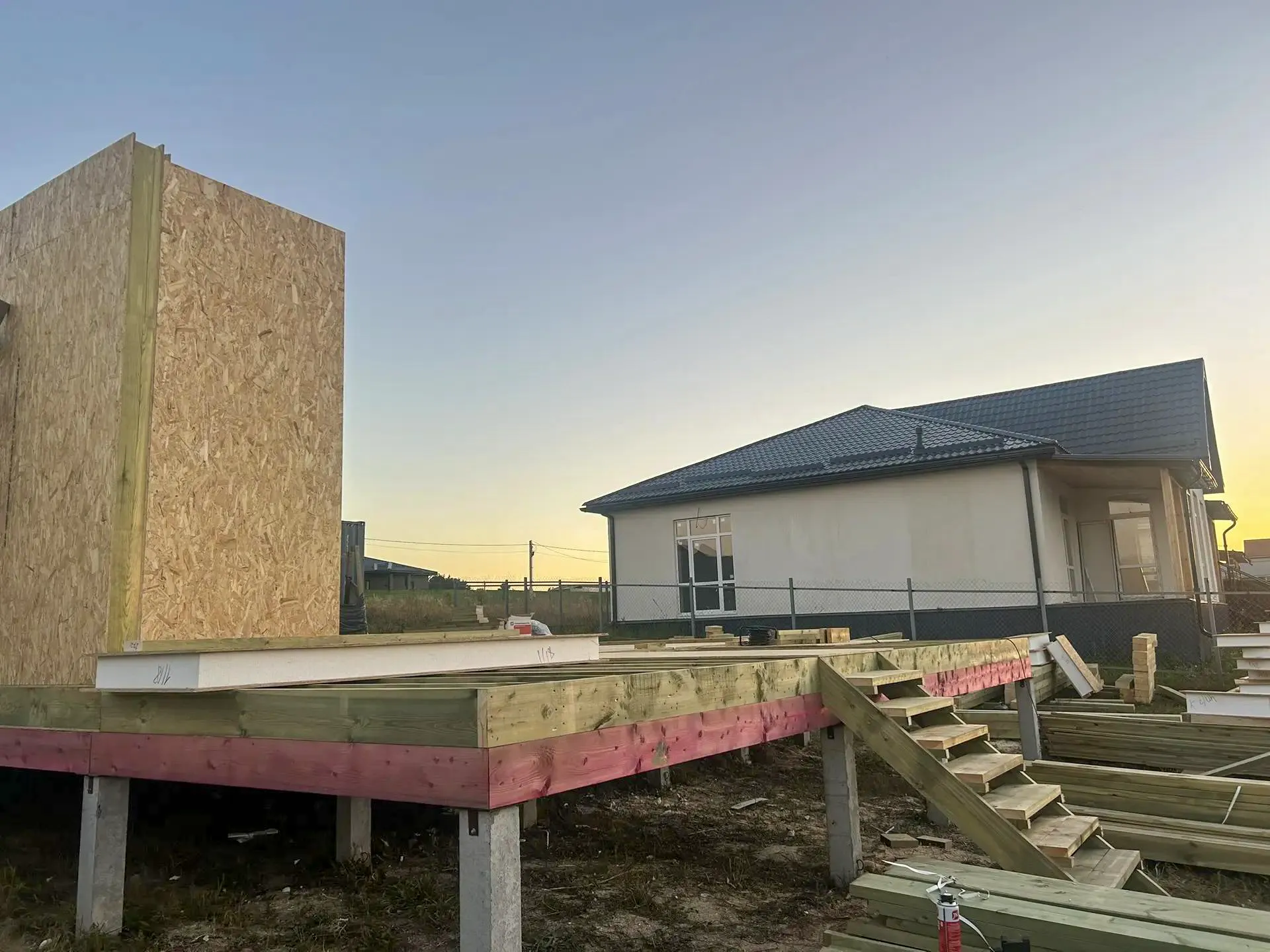

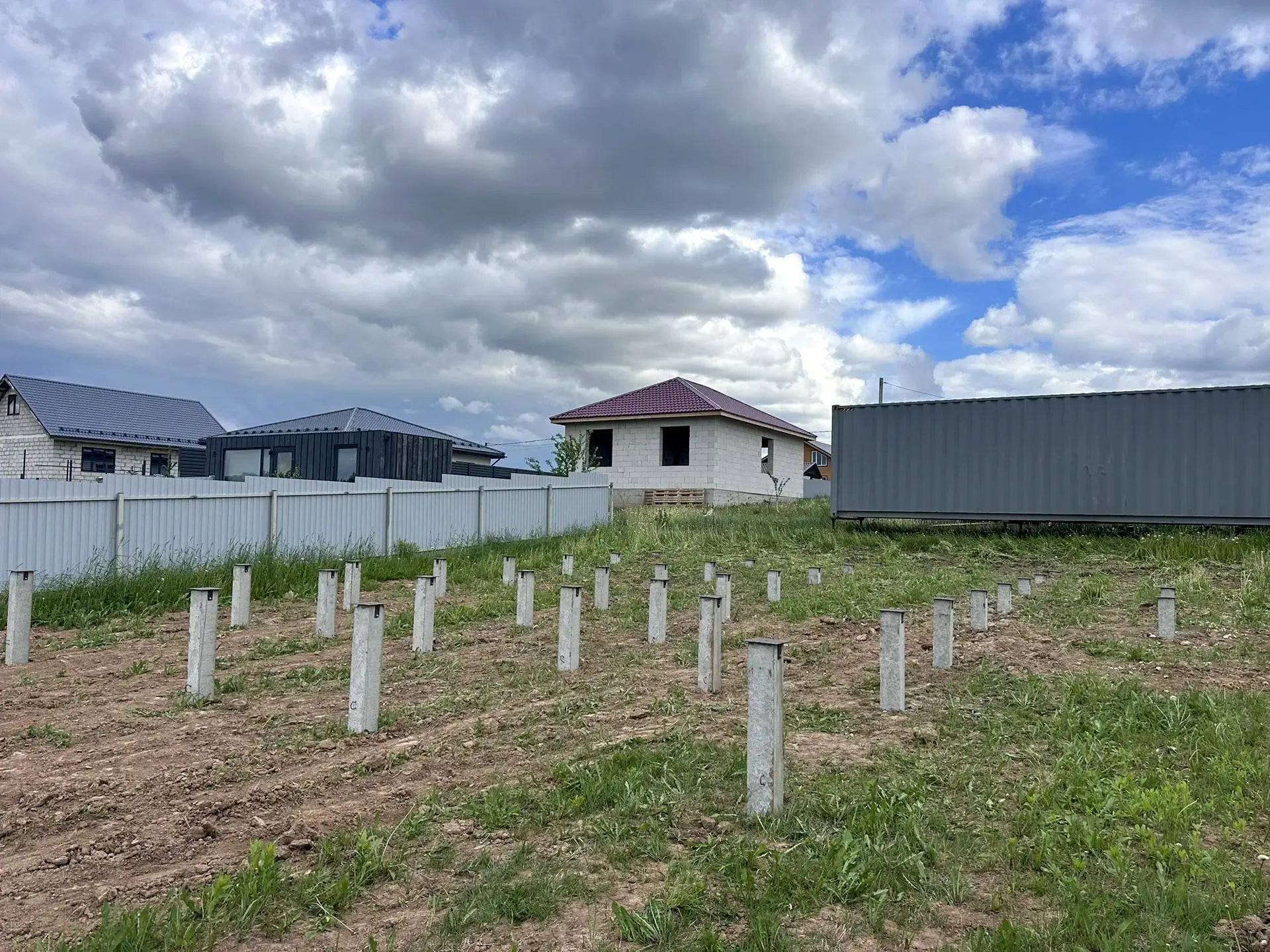

На объекте выполнен монтаж свайно-забивного железобетонного фундамента. В качестве опор использованы 38 железобетонных свай сечением 150х150 мм (24 сваи длиной 4000 мм и 14 свай длиной 3000 мм). На установленные сваи смонтированы стальные оголовки с обязательной укладкой рулонной гидроизоляции в 2 слоя для защиты деревянного ростверка от капиллярной влаги.

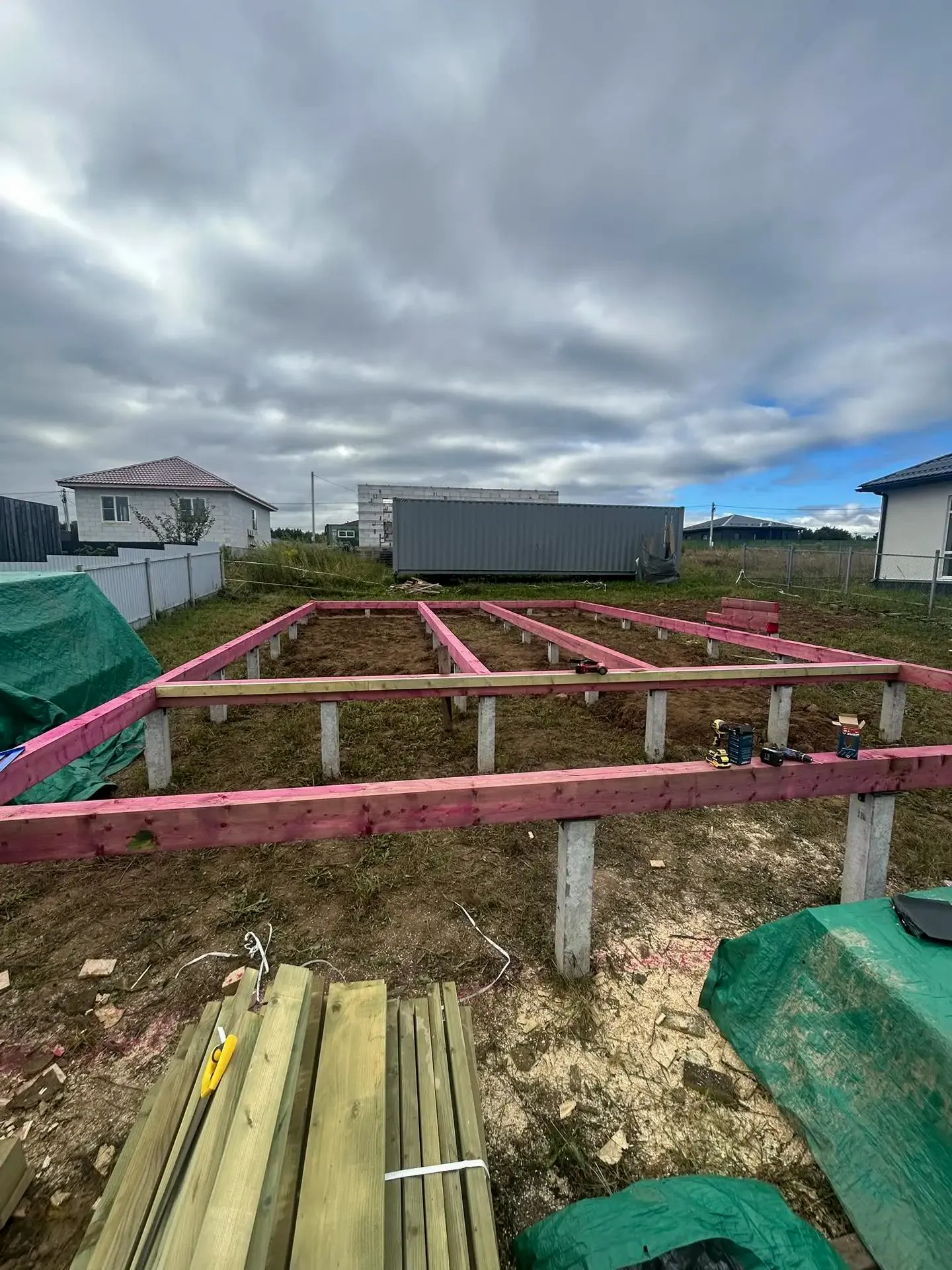

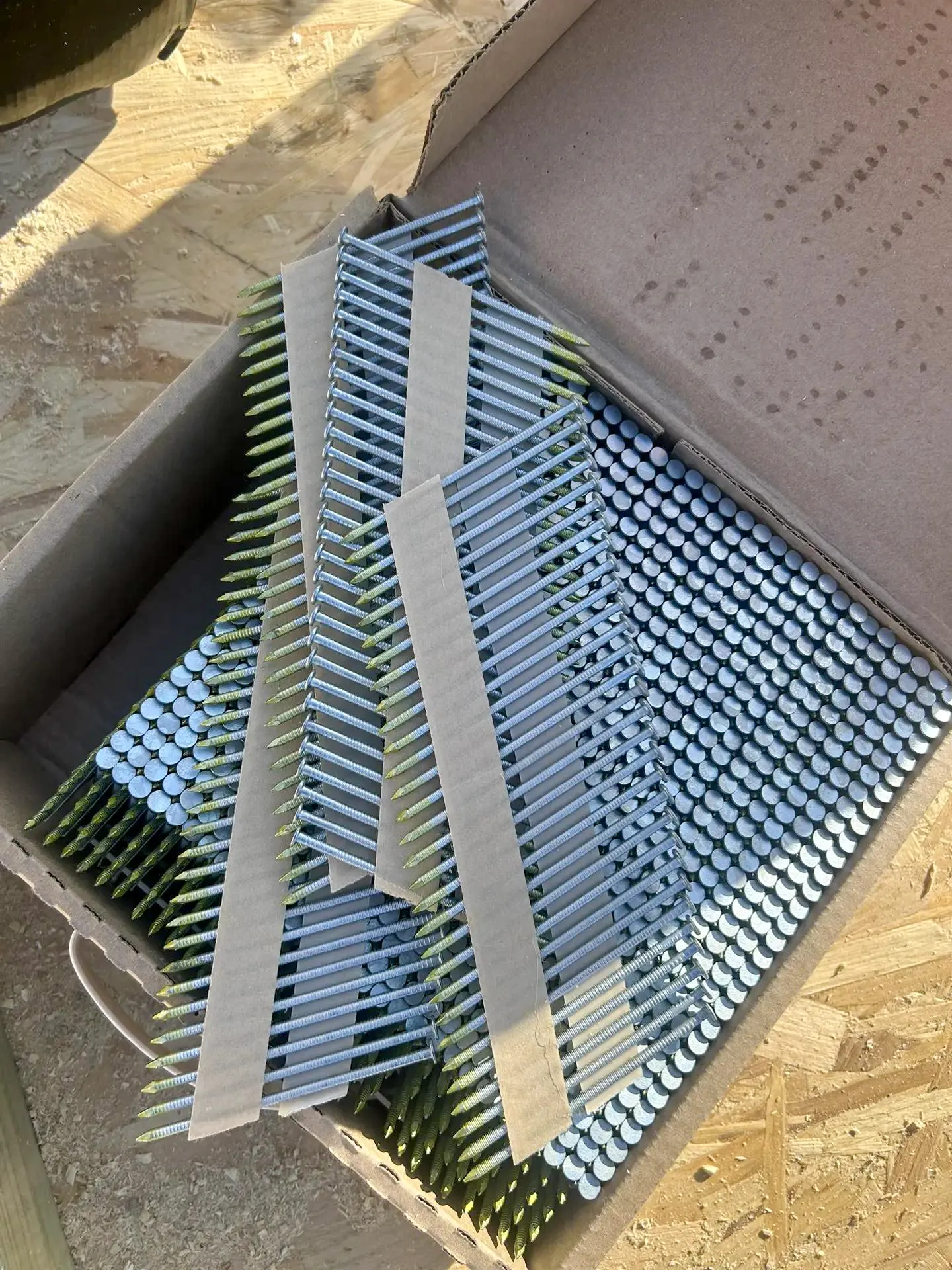

Для устройства ростверка применен обвязочный брус сечением 146х196 мм. Фиксация деревянной обвязки к оголовкам свай реализована при помощи анкер-болтов М10x60 и конструкционных саморезов 80х8 с прессшайбой. Соединение элементов бруса между собой выполнено рифлеными гвоздями 65х2,8 мм. Подготовленное основание обеспечивает проектную несущую способность для монтажа цокольного (нулевого) перекрытия из СИП-панелей толщиной 224 мм.

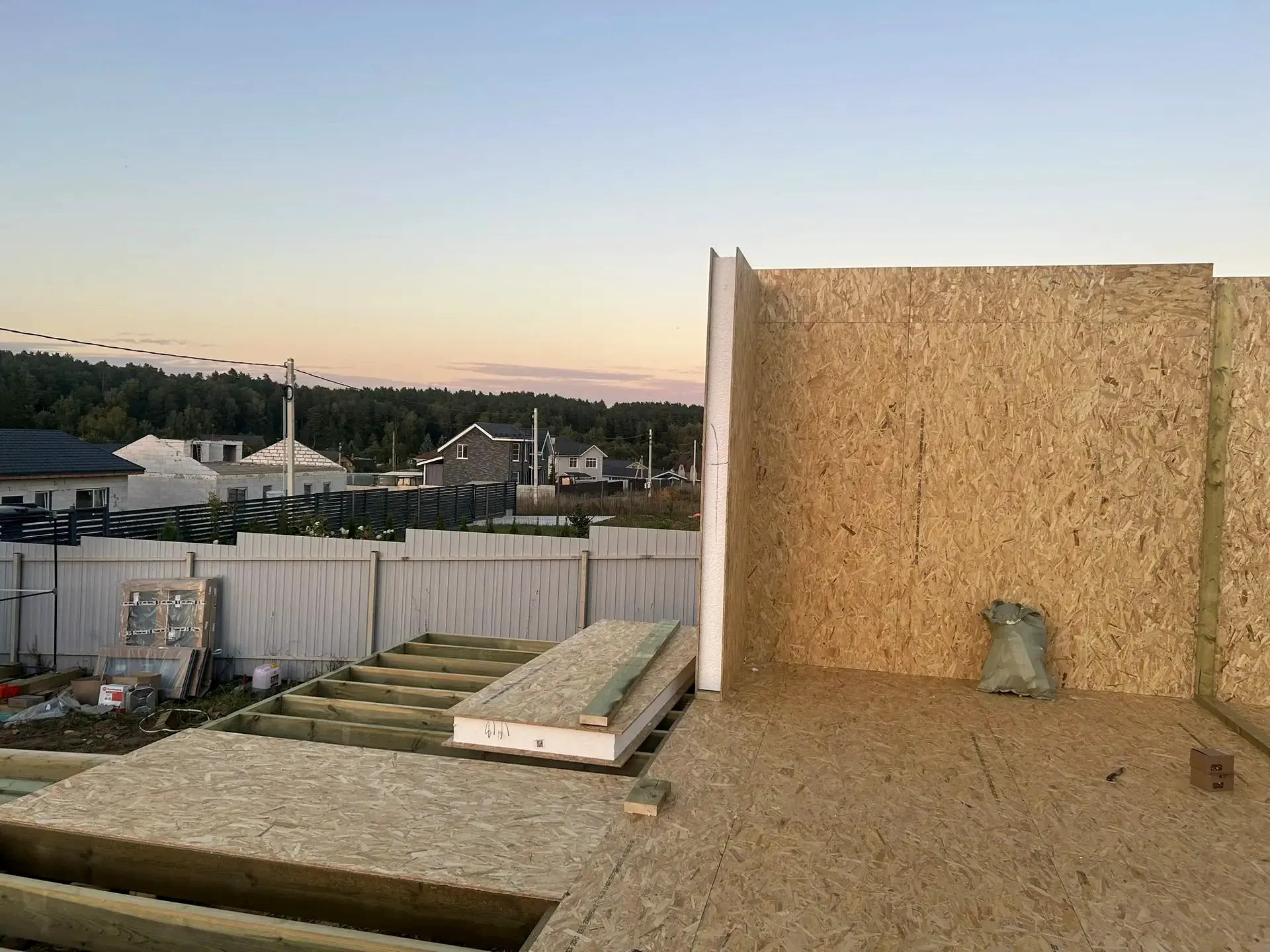

Формирование теплового контура начато с укладки нулевого (цокольного) перекрытия из СИП-панелей толщиной 224 мм. В качестве соединительного каркаса (лаг) перекрытия использован калиброванный пиломатериал сечением 46х196 мм и 96х196 мм.

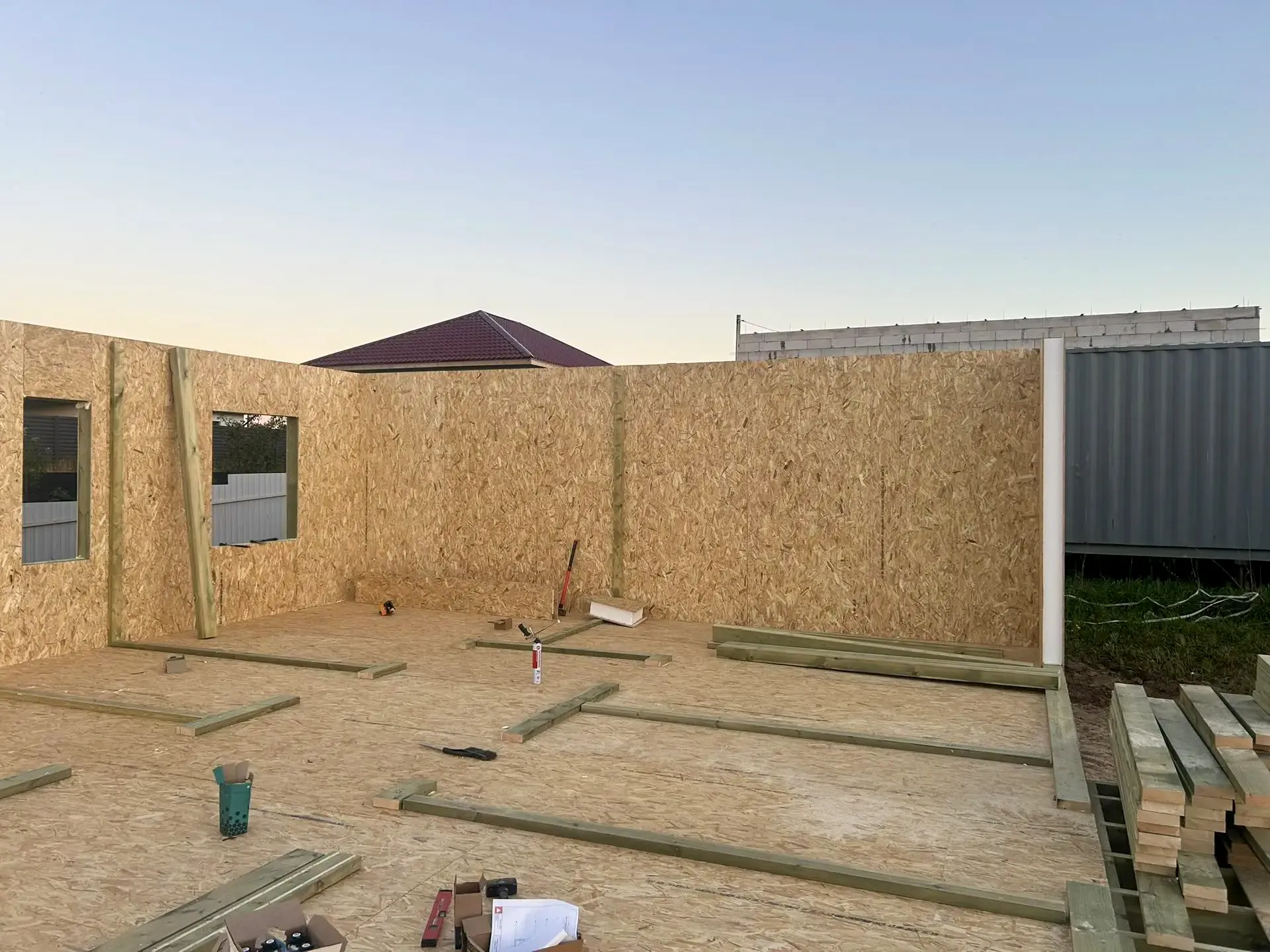

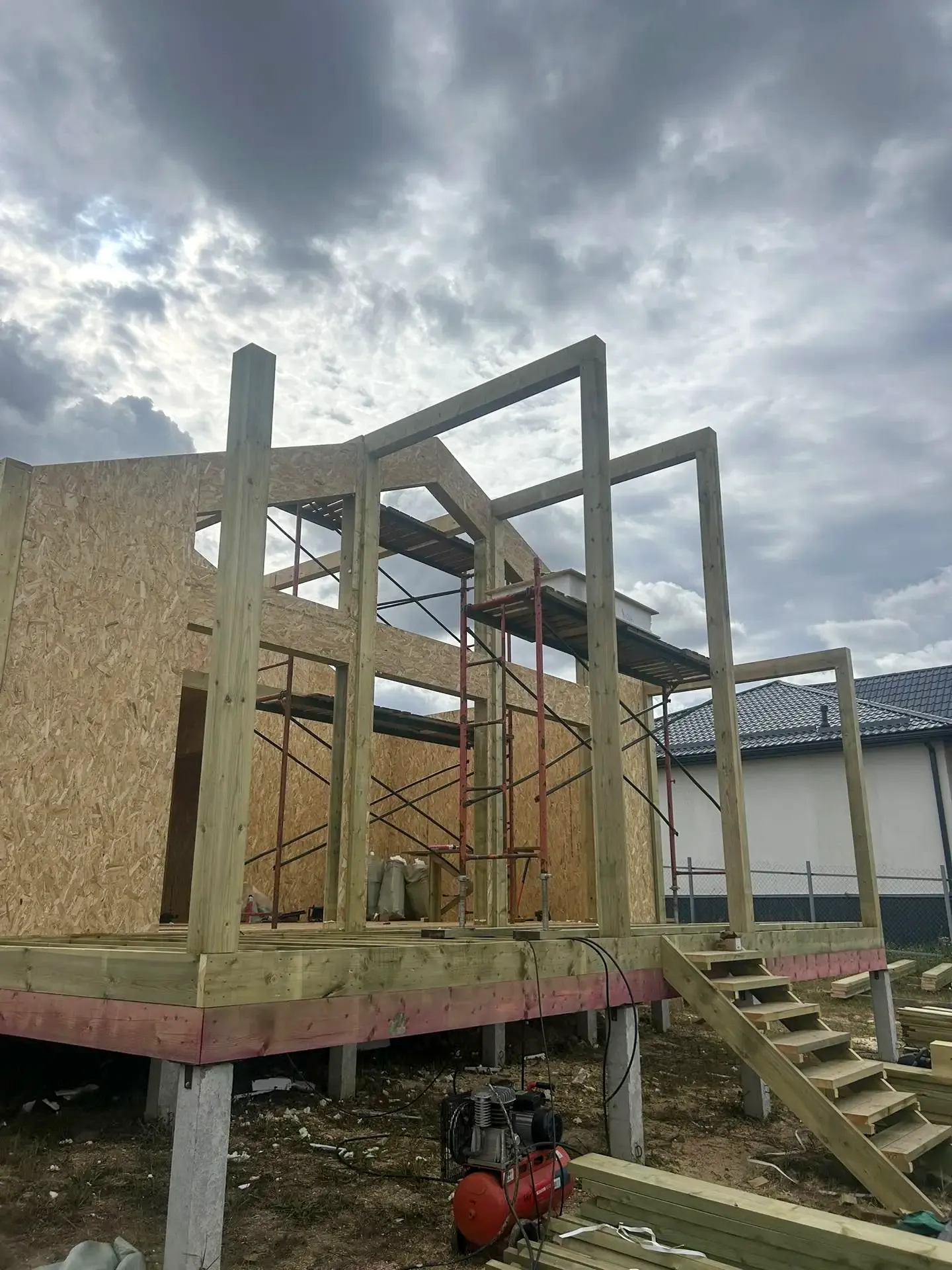

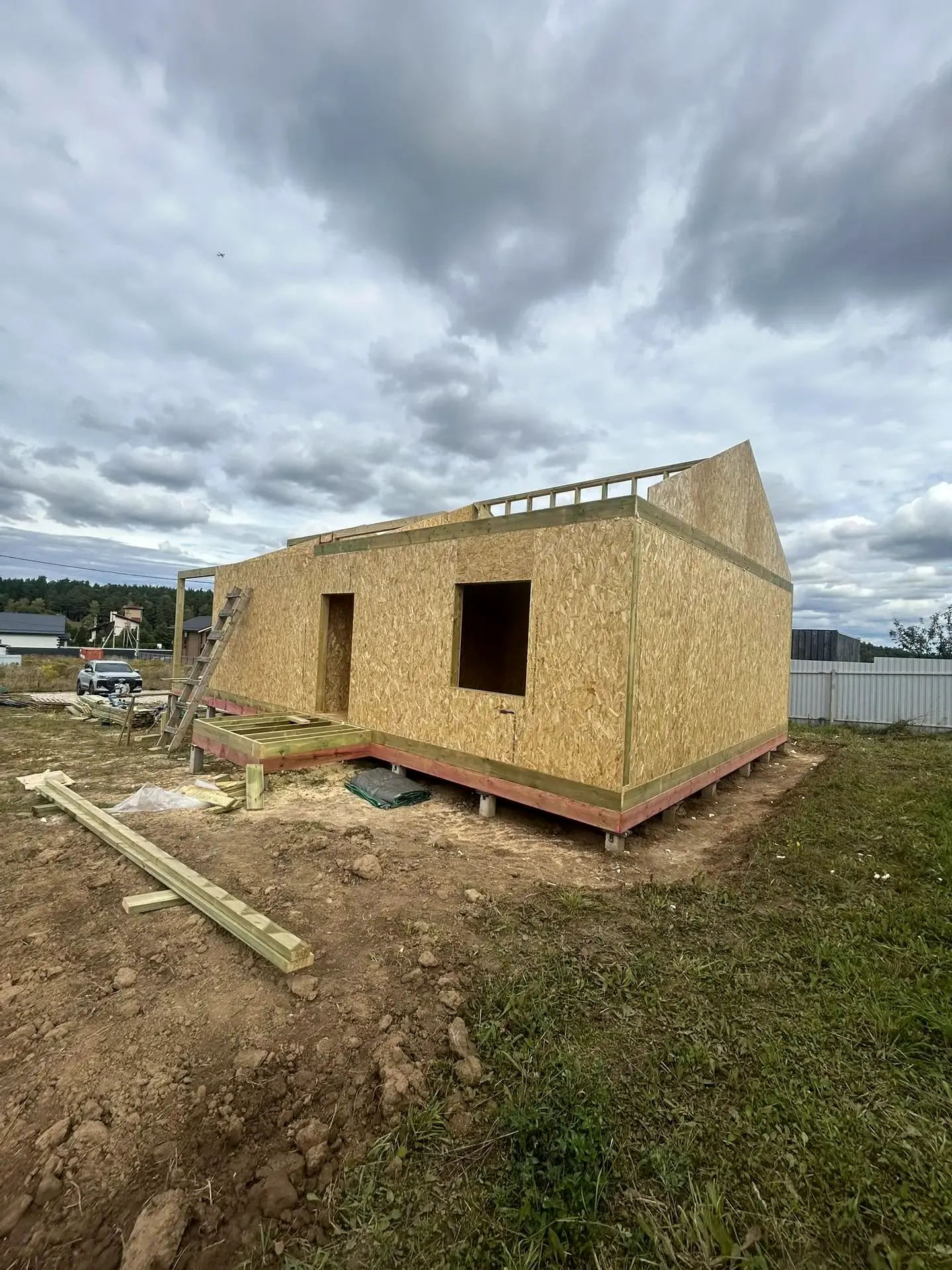

Стеновые комплекты смонтированы на направляющую нижнюю обвязку из доски 46х146 мм и 46х96 мм. Наружные стены выполнены из энергоэффективных СИП-панелей 174 мм с интеграцией стоек каркаса 46х146 мм и 96х146 мм. Внутренние несущие перегородки собраны из СИП 174 мм, ненесущие — из СИП 124 мм (каркас 46х96 мм и 96х96 мм). Для обеспечения пространственной жесткости конструкции и восприятия нагрузок в узлах опирания установлены массивные колонны сечением 146х146 мм и 146х196 мм.

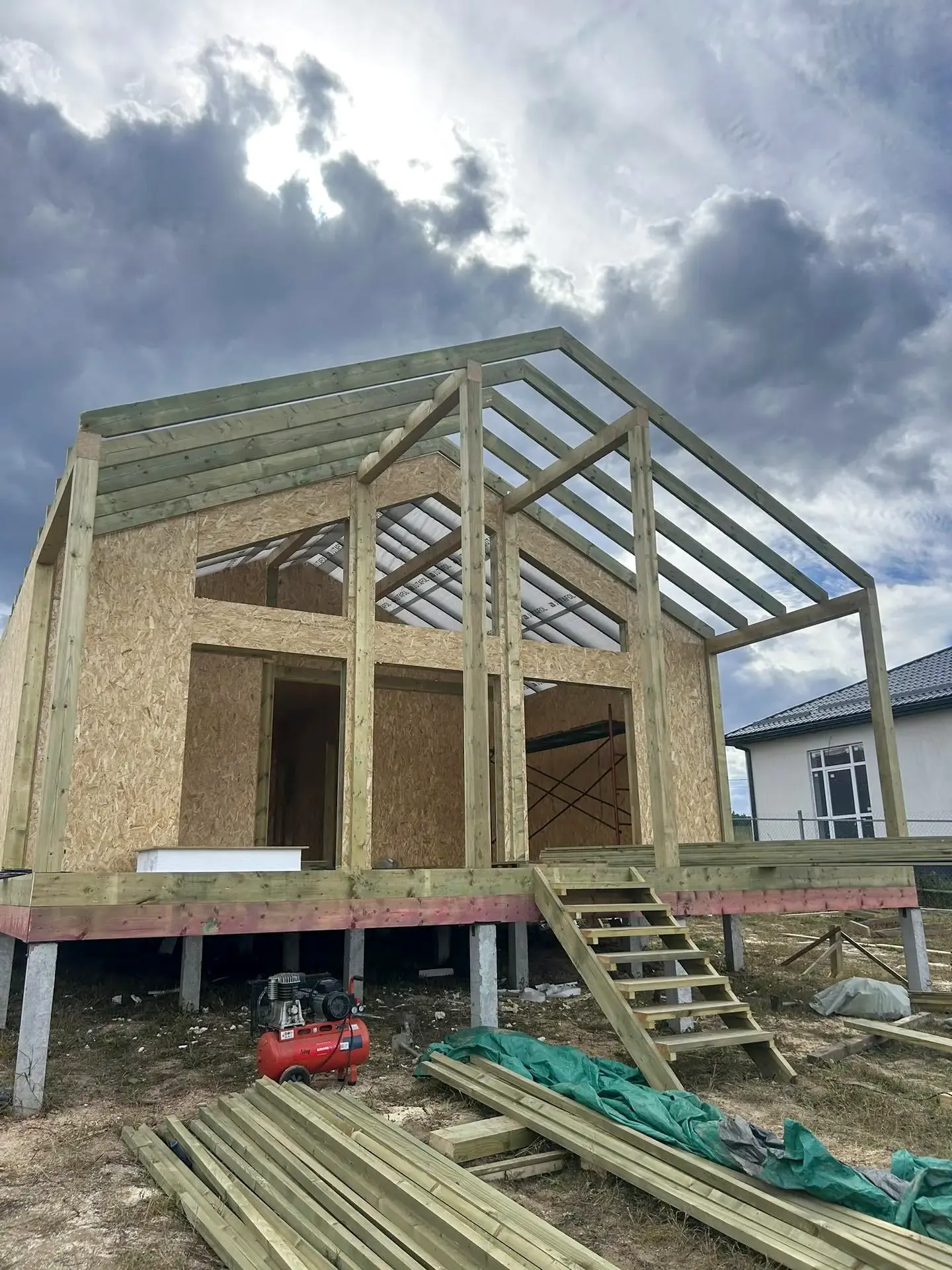

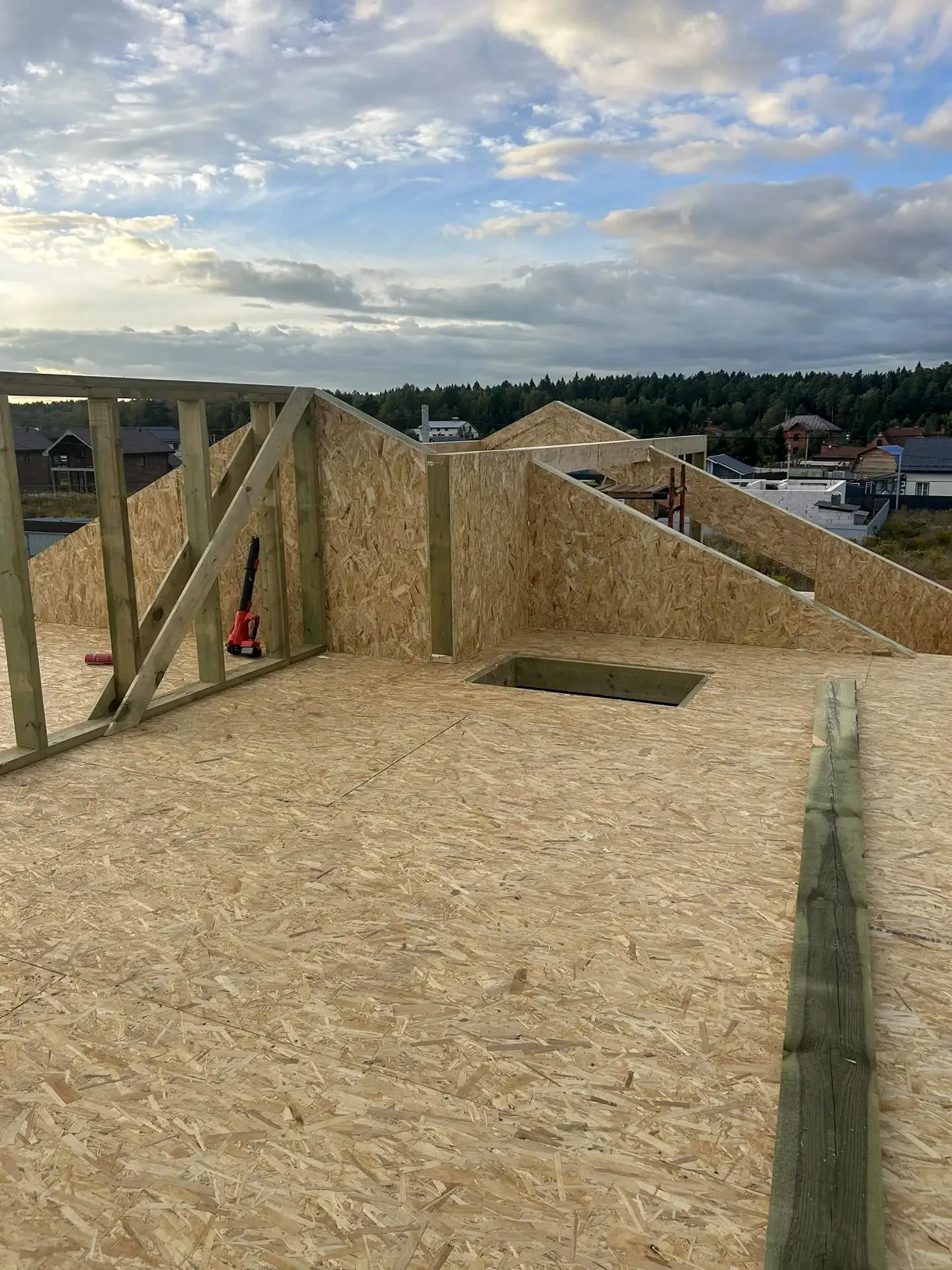

Архитектурной особенностью проекта является зона второго света над кухней-гостиной. Для перекрытия больших пролетов и надежного опирания стропильной системы смонтирована усиленная подстропильная система с применением несущих балок из высокопрочного LVL-бруса сечением 75х200 мм. Чердачное перекрытие над помещениями с плоским потолком выполнено из СИП-панелей 224 мм.

Все узловые соединения деревянных элементов и СИП-панелей выполнены с обязательной герметизацией пазов полиуретановой монтажной пеной для исключения мостиков холода. Жесткая фиксация панелей к венцам обвязки реализована посредством конструкционных саморезов 8х320 мм.

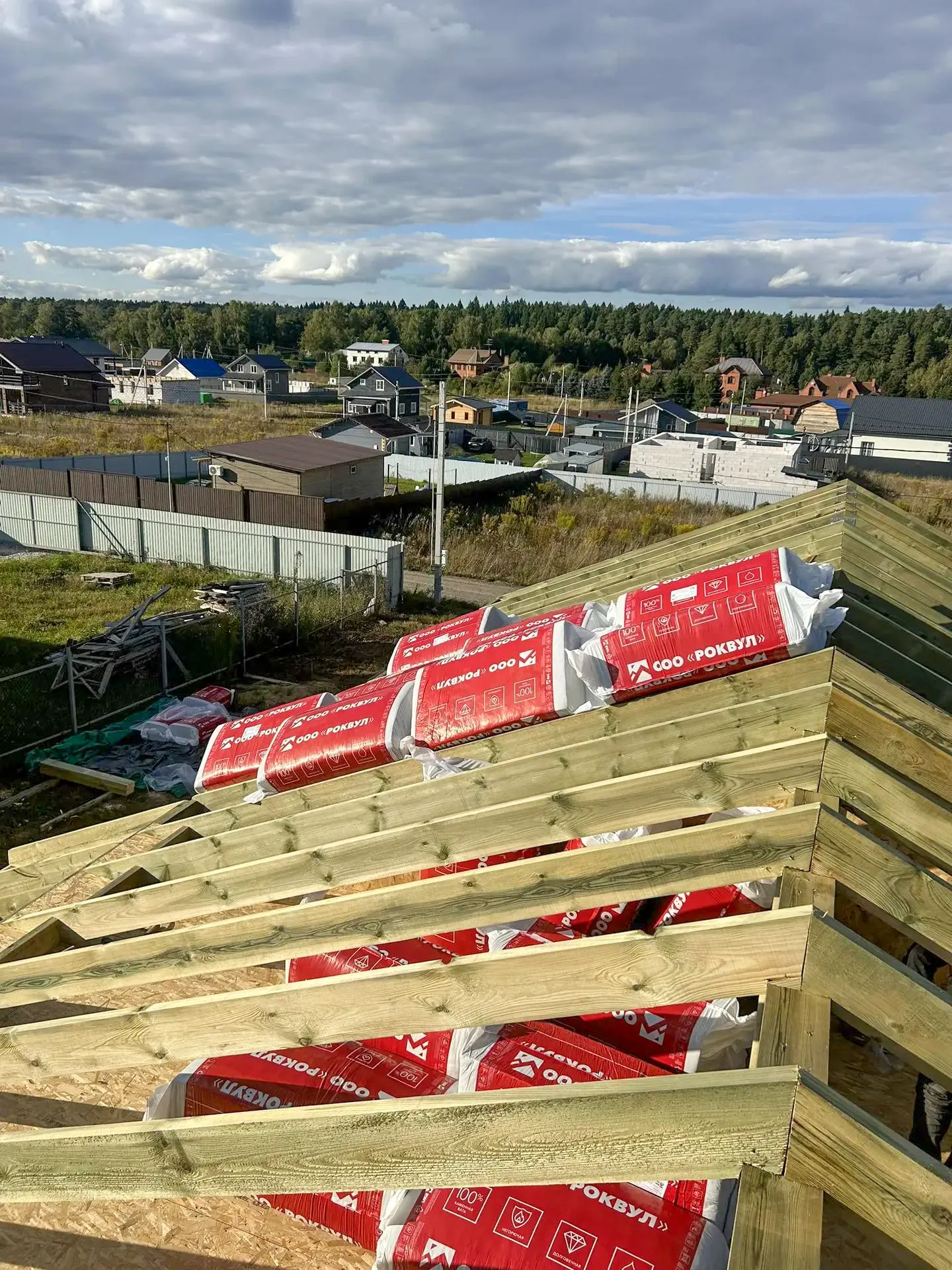

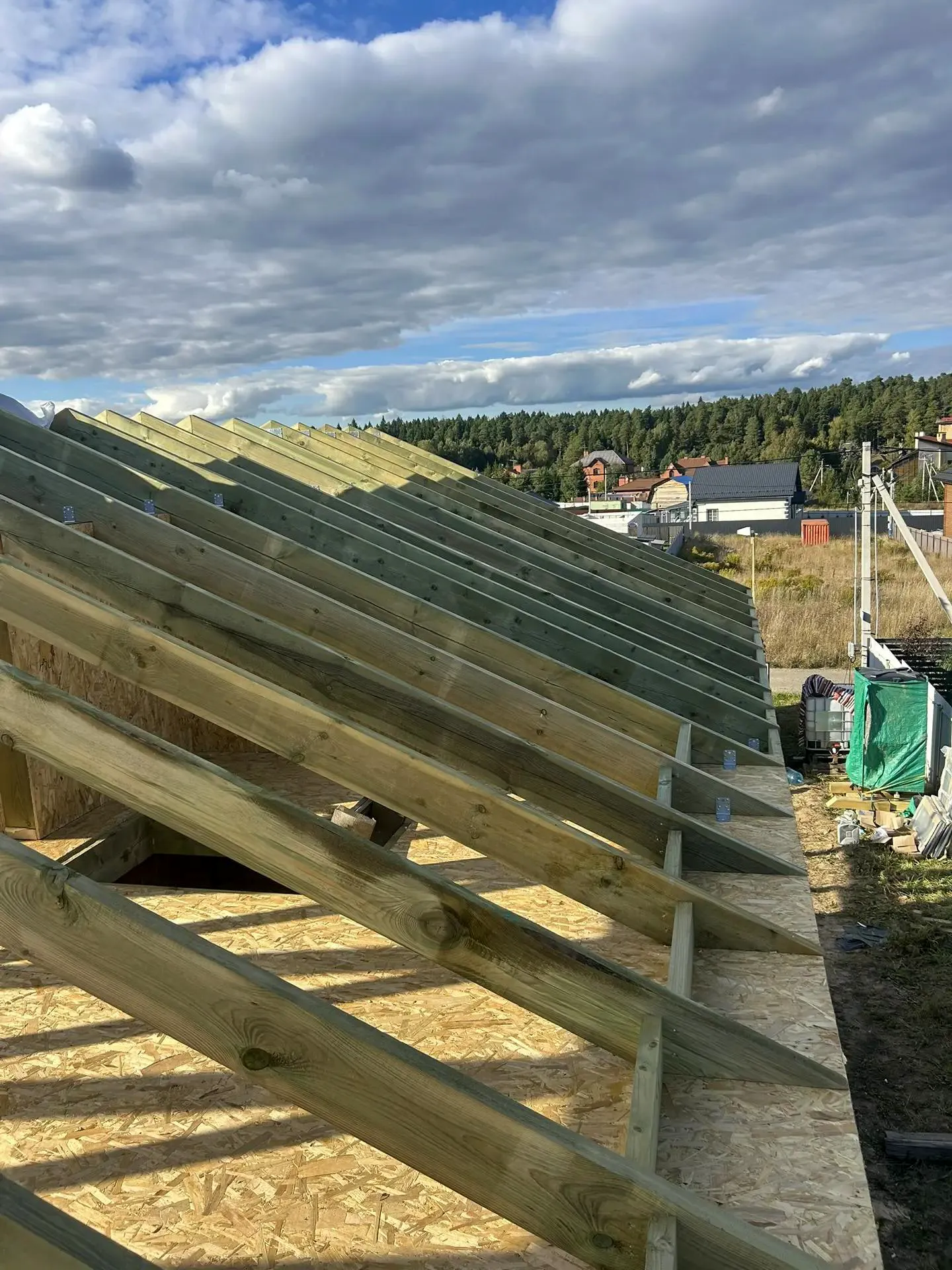

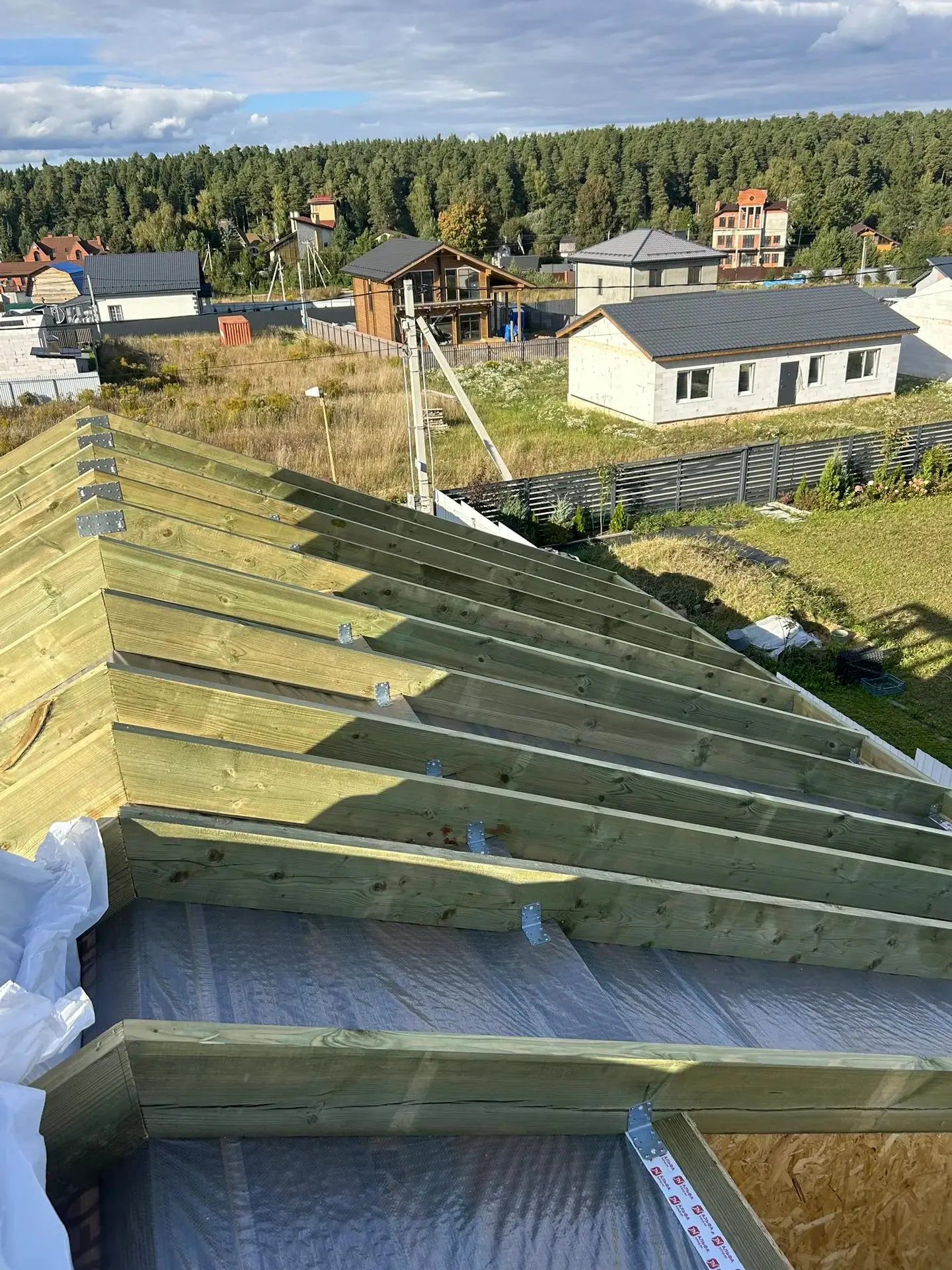

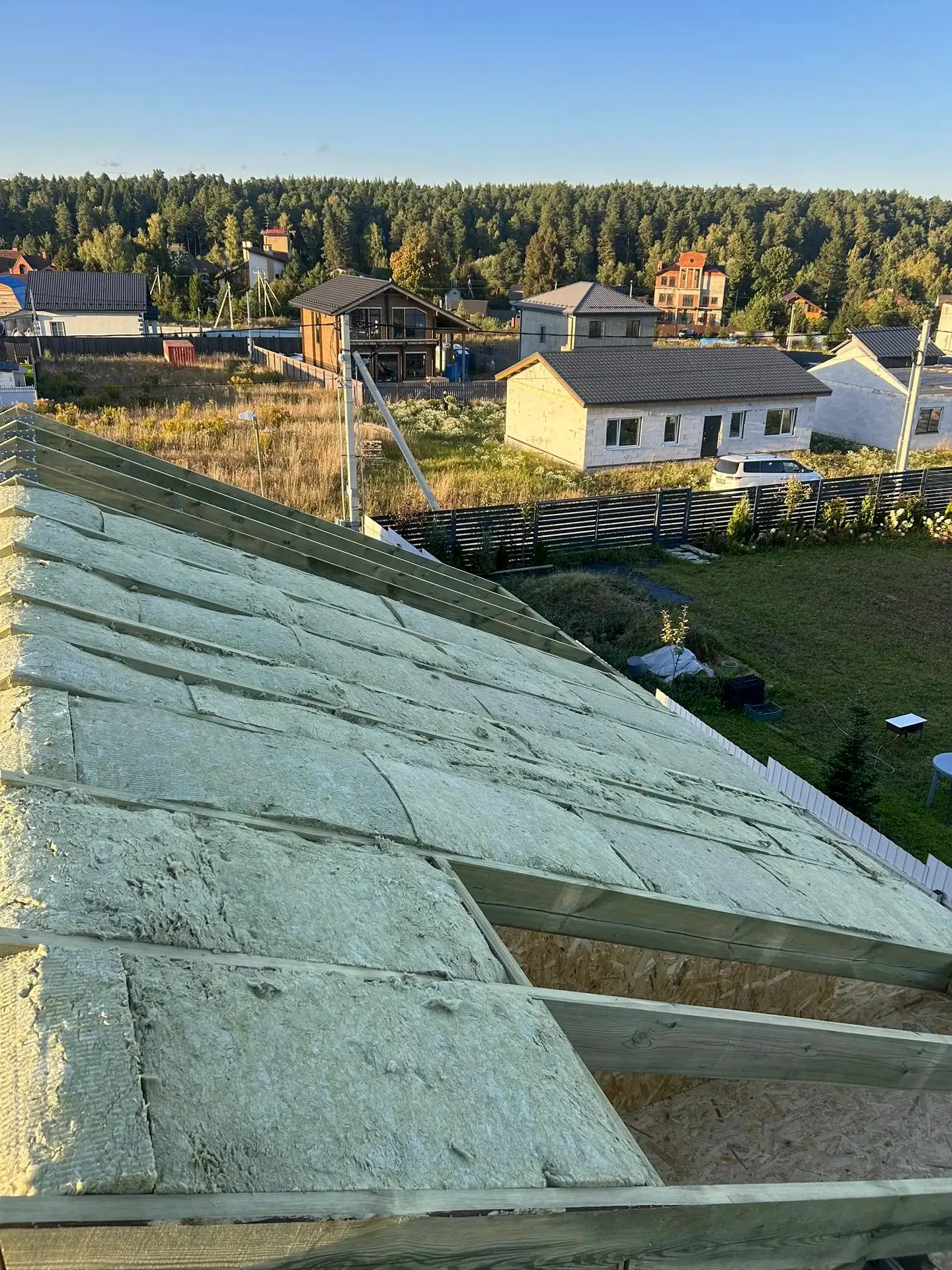

Монтаж стропильной системы выполнен из калиброванной доски сечением 46х196 мм с шагом установки 600 мм. Утепление скатной части кровли произведено минераловатными плитами общей толщиной 200 мм, уложенными в межстропильное пространство.

Для защиты теплоизоляционного слоя со стороны помещений смонтирована пароизоляционная пленка с герметичной проклейкой перехлестов, поверх которой набита поддерживающая обрешетка 22х95 мм (шаг 400 мм) под последующую обшивку листами ГКЛ 13 мм. С внешней стороны утеплитель закрыт диффузионной мембраной, уложенной без проклейки перехлестов. Вентилируемый подкровельный зазор сформирован брусом контробрешетки 46х46 мм (шаг 600 мм) и шаговой обрешеткой 22х95 мм (шаг 400 мм).

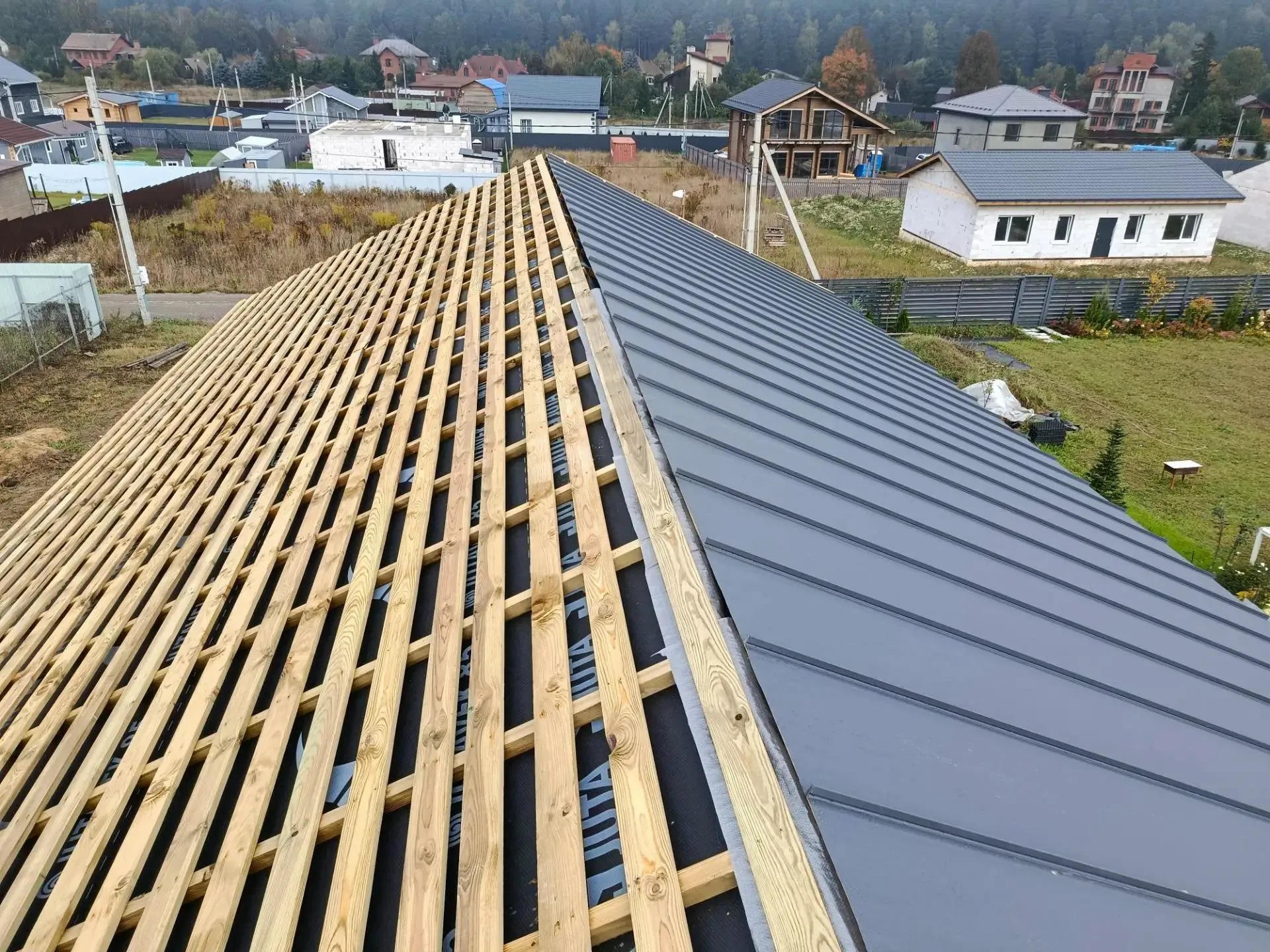

В качестве кровельного покрытия смонтированы защелкивающиеся фальцевые панели (КликФальц) с высотой замка 32 мм. Укладка панелей производилась строго по технологии, учитывающей компенсацию температурного расширения металла: фиксация саморезами выполнялась в центр продолговатых перфорированных отверстий с обязательным технологическим зазором 0,5–1 мм между шляпкой и панелью. Нижний край кровельных картин фиксировался зацепом за крепежную карнизную планку с соблюдением компенсационного отступа 5–10 мм.

Для обеспечения долговечности конструкции реализованы правильные вентиляционные узлы:

• Карнизный свес: Оборудован капельниками для отвода конденсата, вентиляционной лентой для защиты от насекомых и крюками водосточной системы, смонтированными до укладки покрытия.
• Коньковый узел: Плиты минеральной ваты в коньке уложены цельным полотном с плавным изгибом через оба ската для исключения мостиков холода и продувания. Под коньковую планку смонтирован прошитый алюминиевый аэроэлемент VENTAKROV LUX, обеспечивающий беспрепятственный выход влажного воздуха из подкровельного пространства.

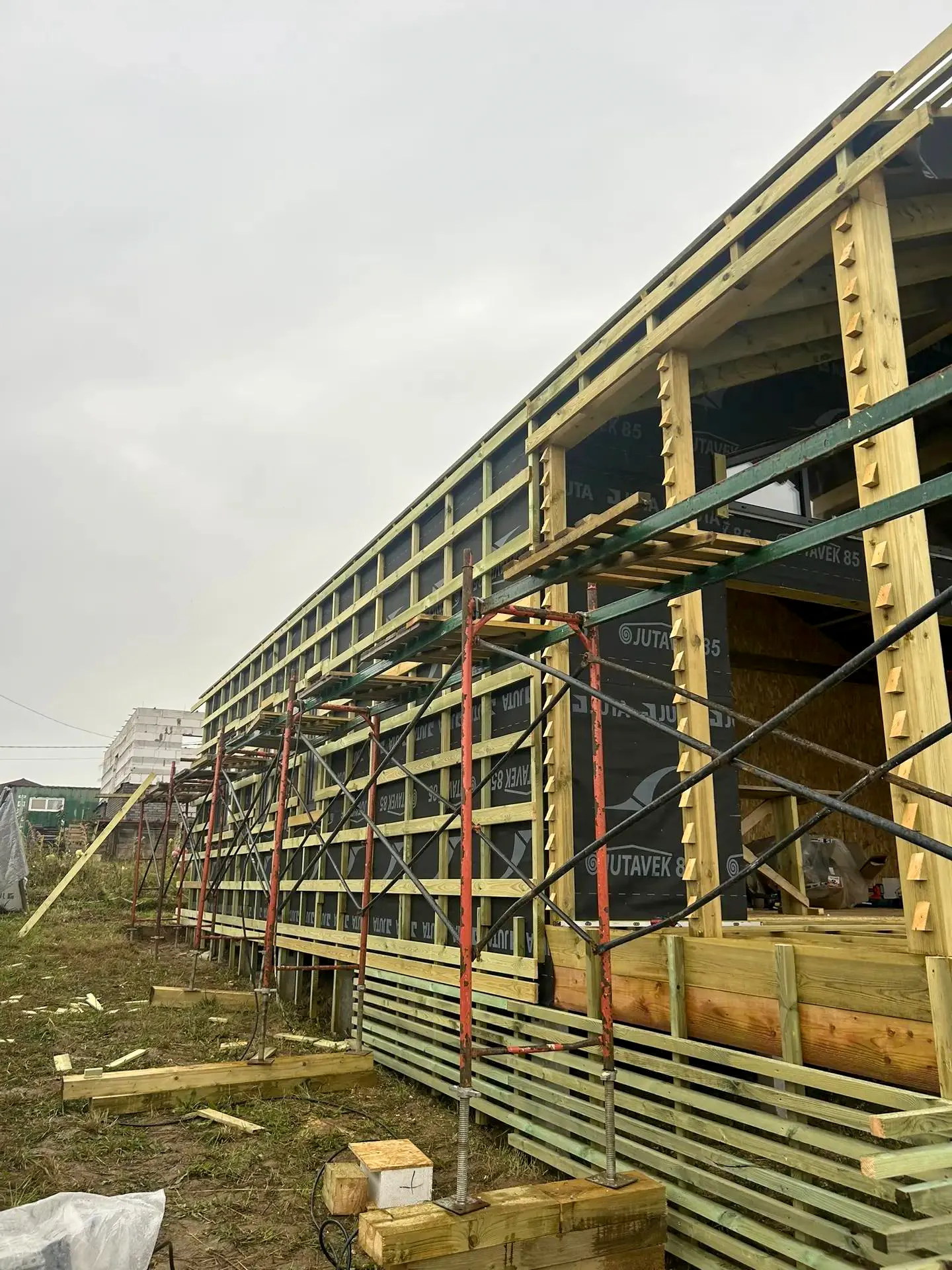

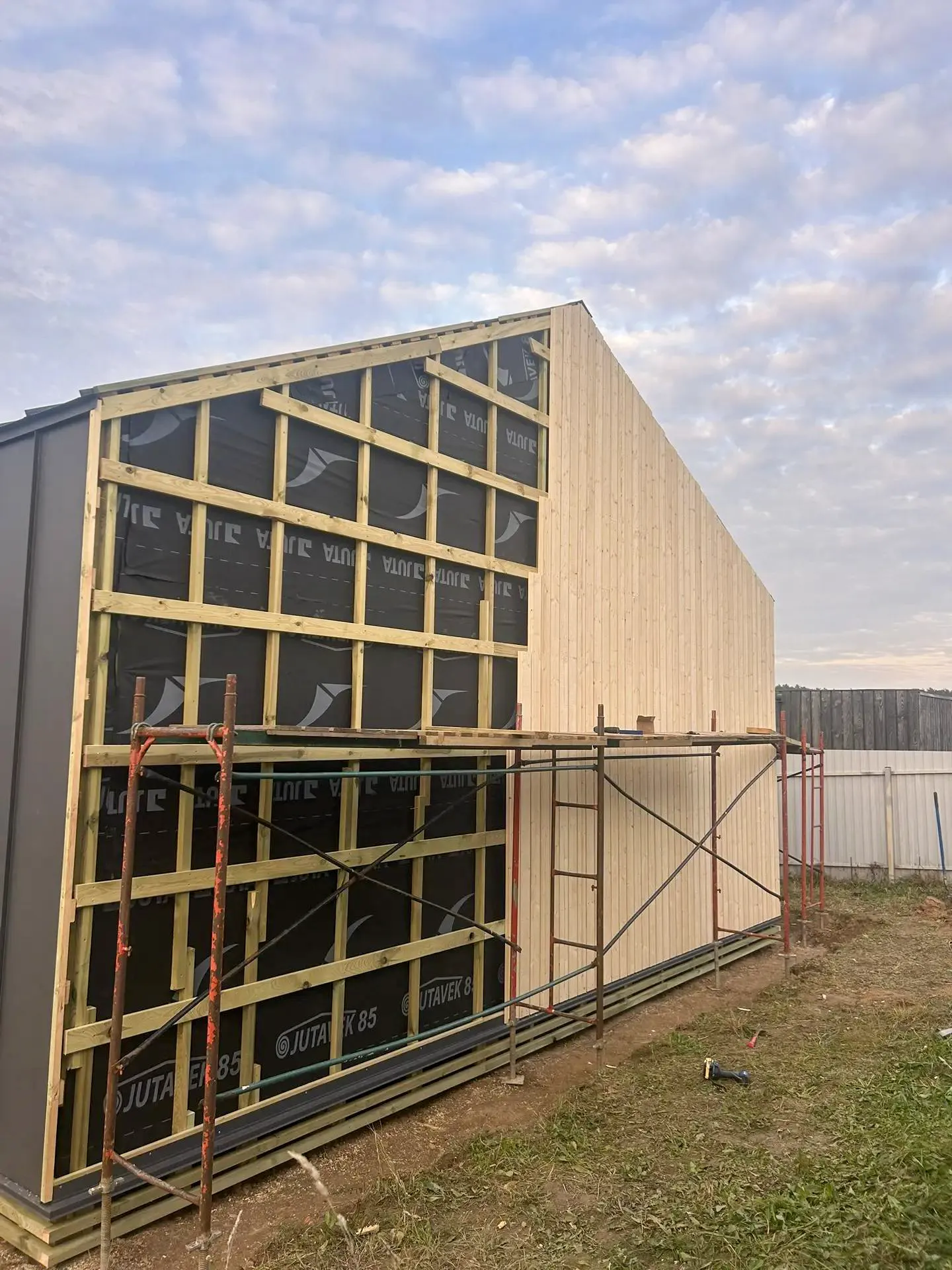

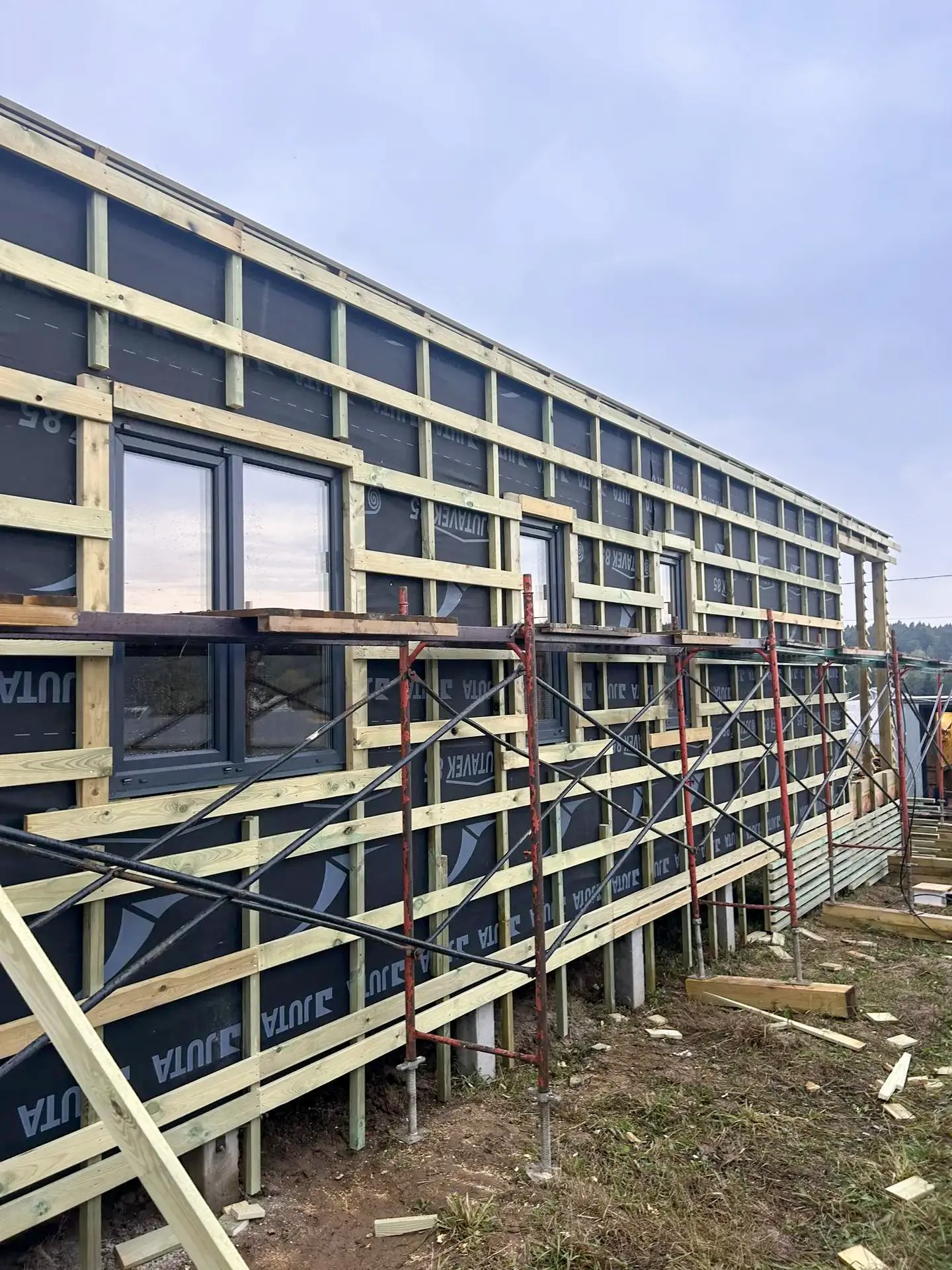

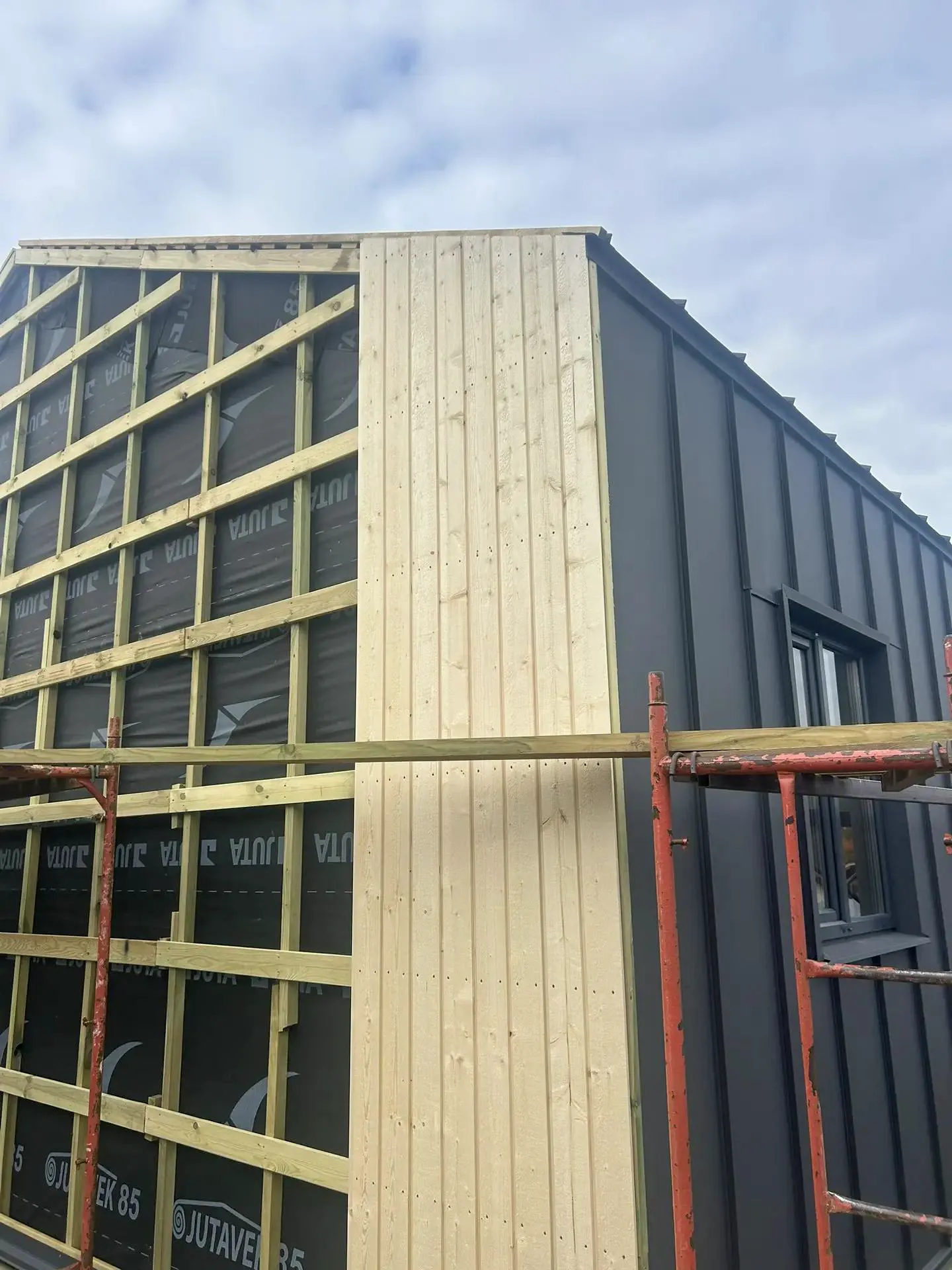

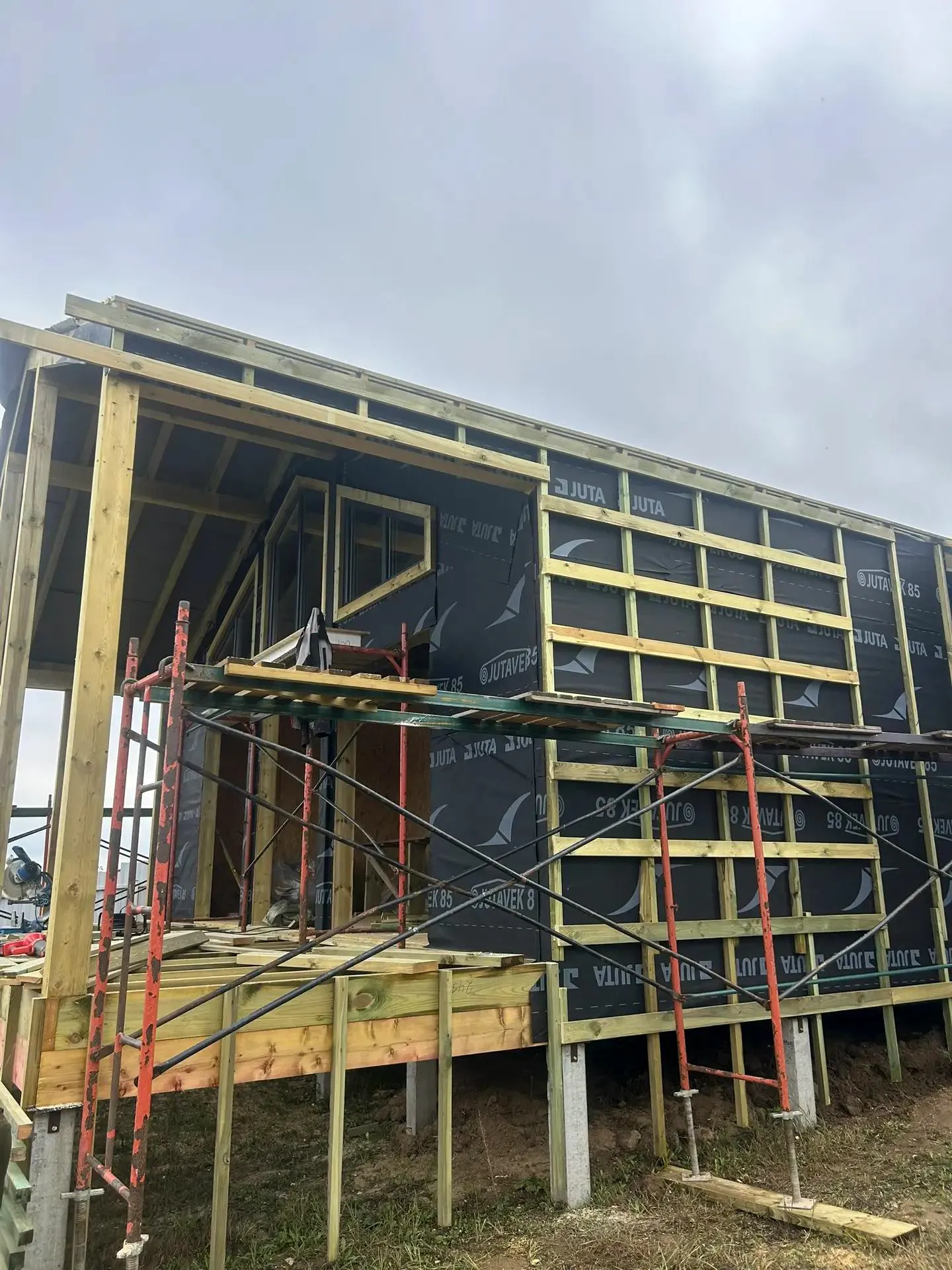

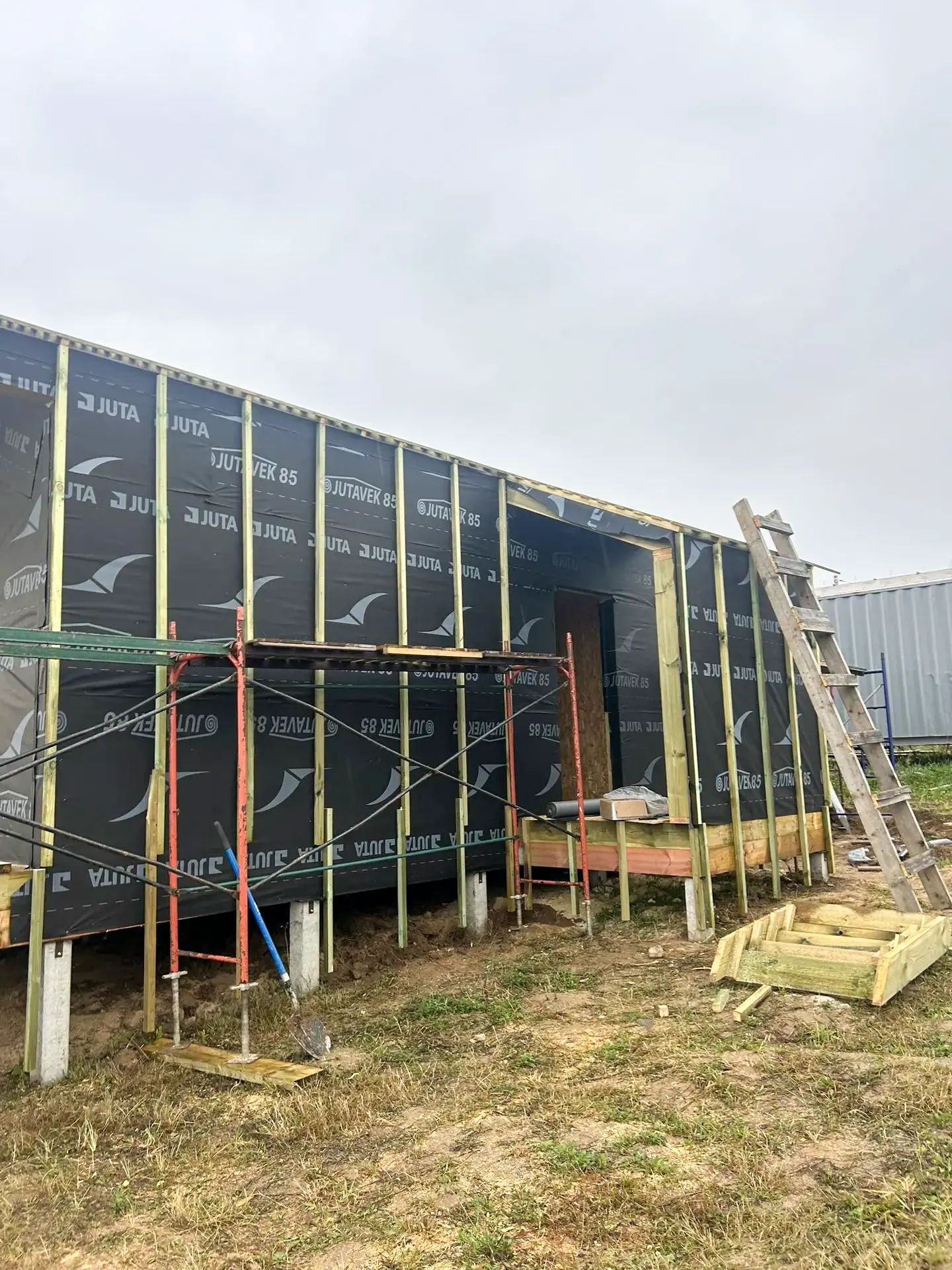

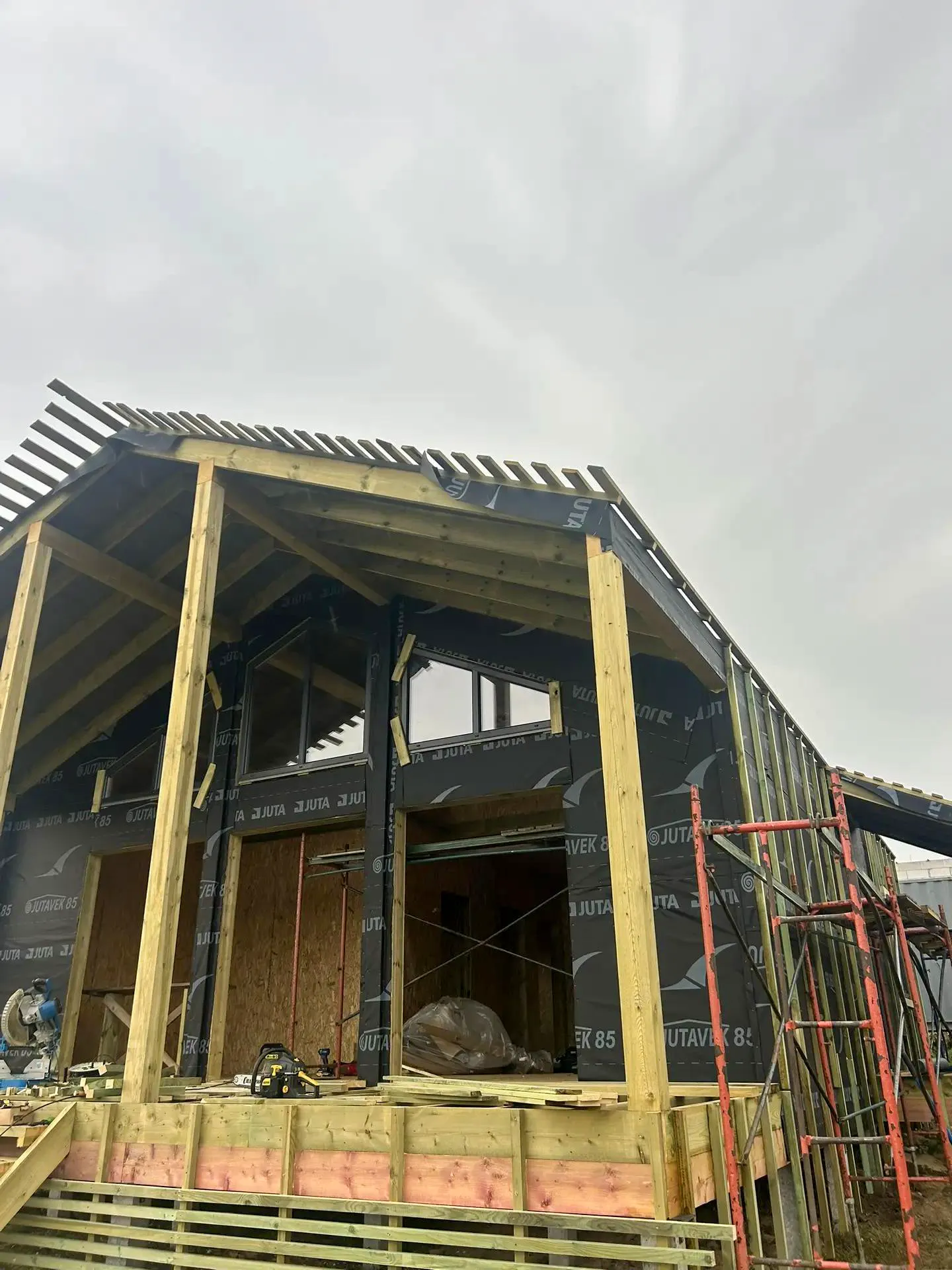

Монтаж фасадного покрытия реализован по технологии навесного вентилируемого фасада. Для защиты стенового комплекта от внешних воздействий непосредственно на плоскость СИП-панелей уложена диффузионная мембрана. Необходимый вентиляционный зазор сформирован перекрестным каркасом: вертикальной контробрешеткой сечением 46х46 мм и горизонтальной шаговой обрешеткой 22х96 мм (шаг 600 мм).

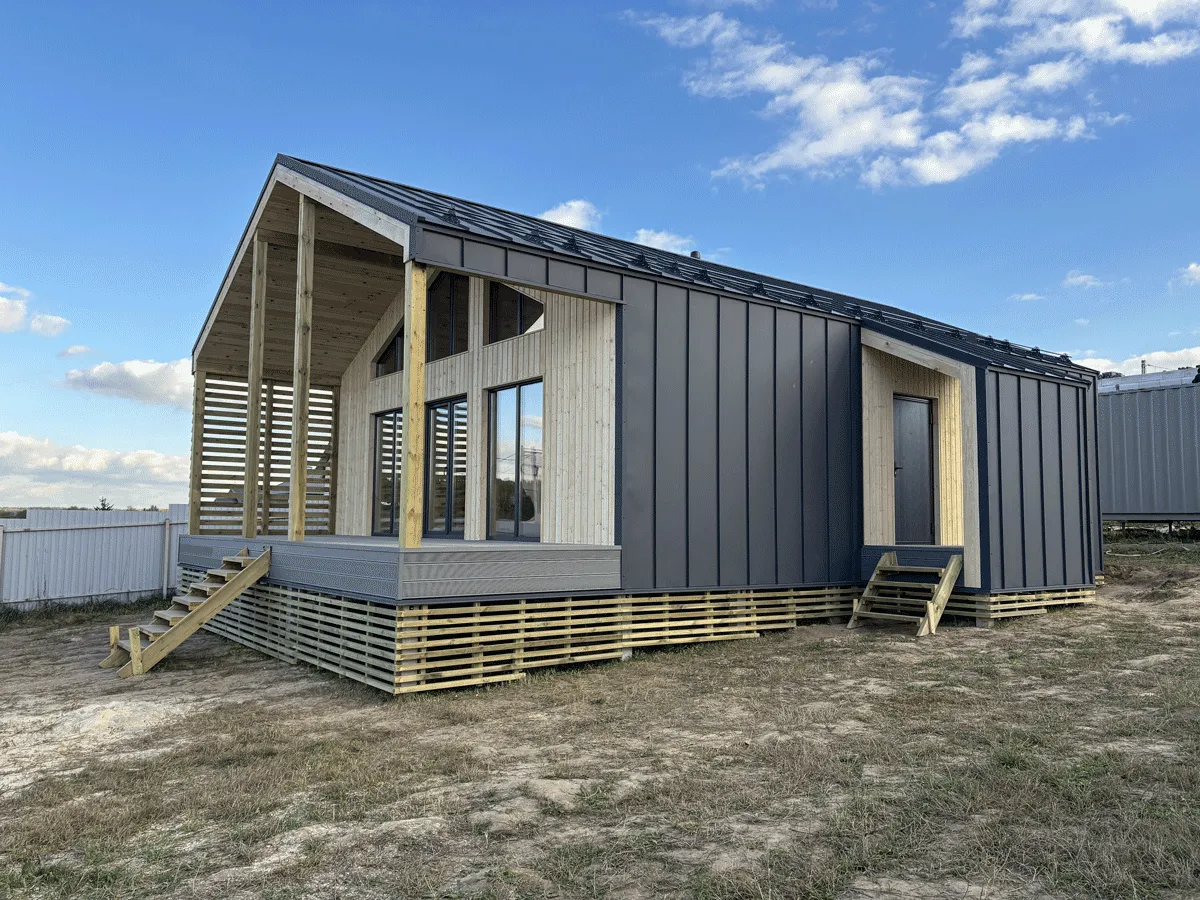

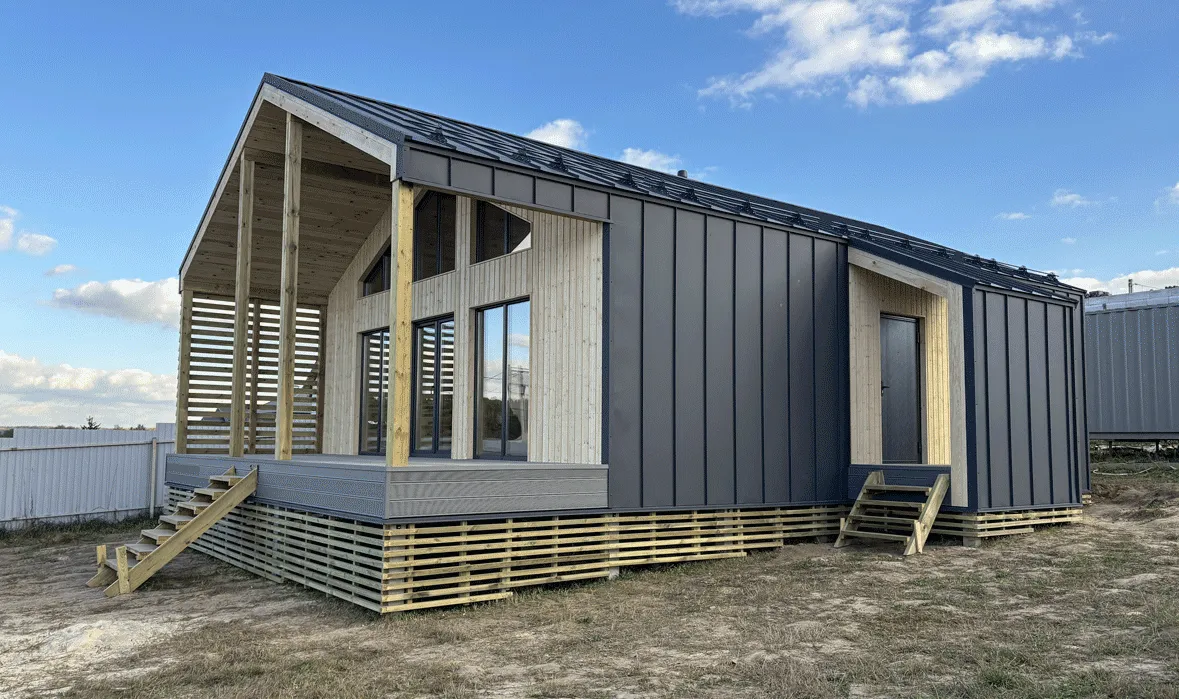

В соответствии со стилистикой барнхауса применена комбинированная схема облицовки:

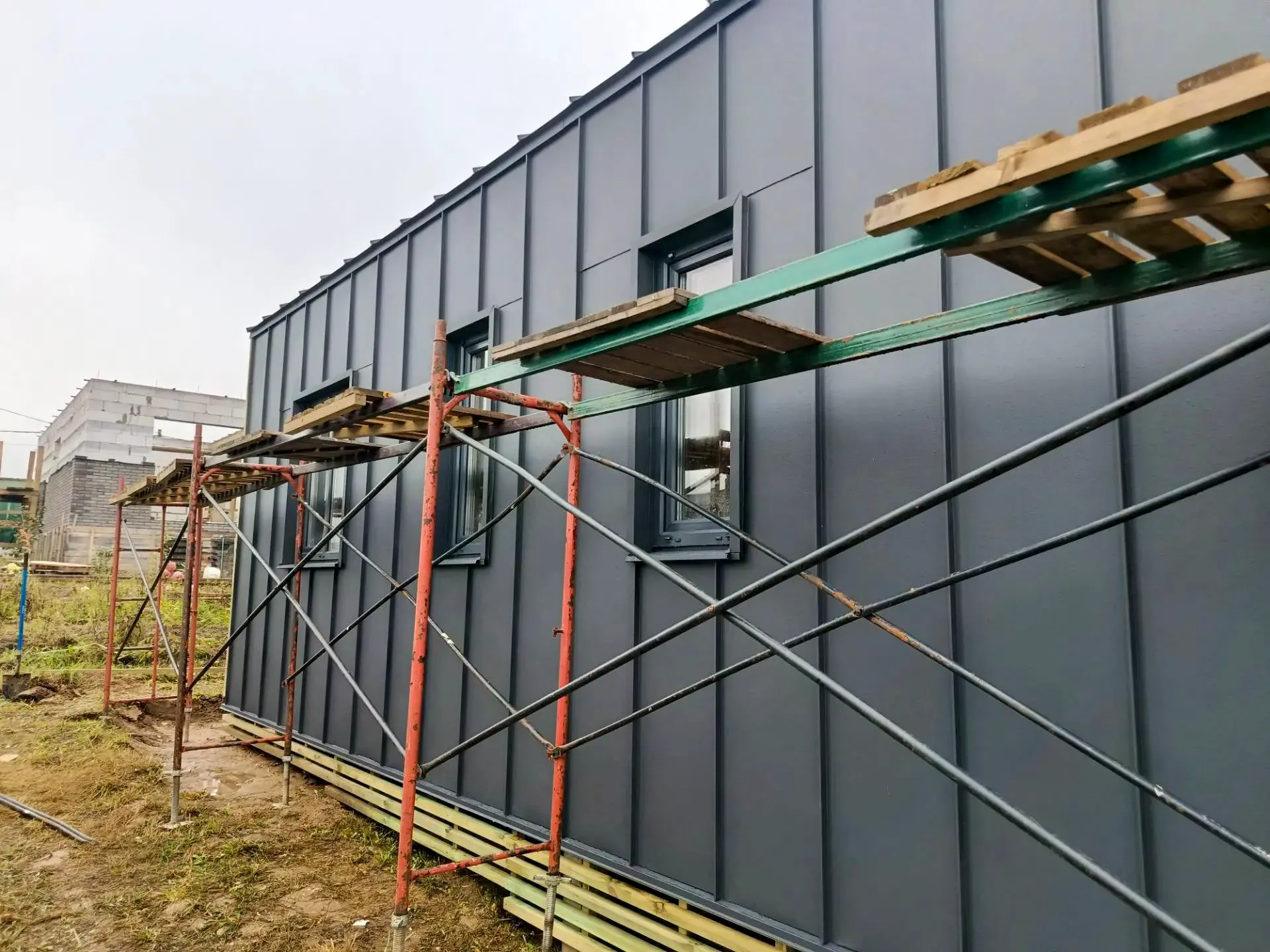

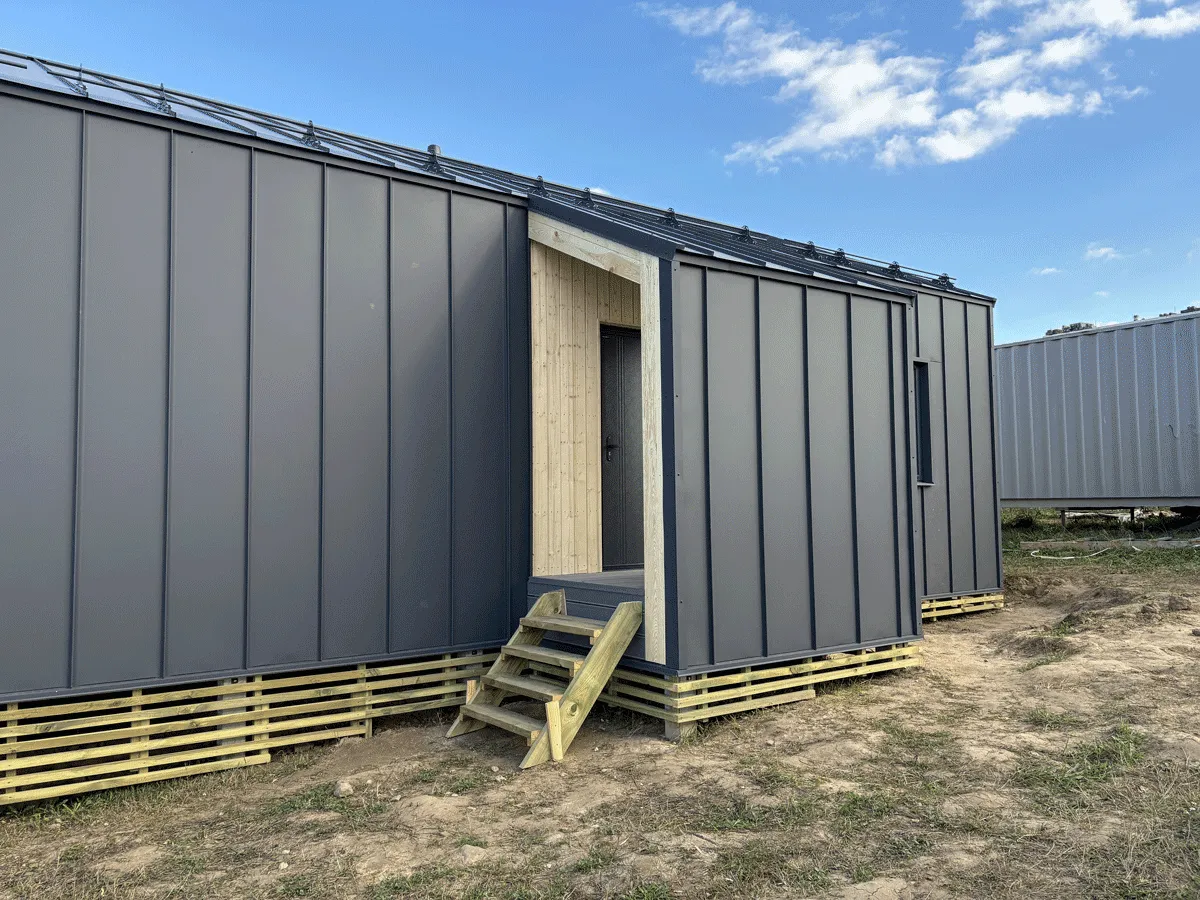

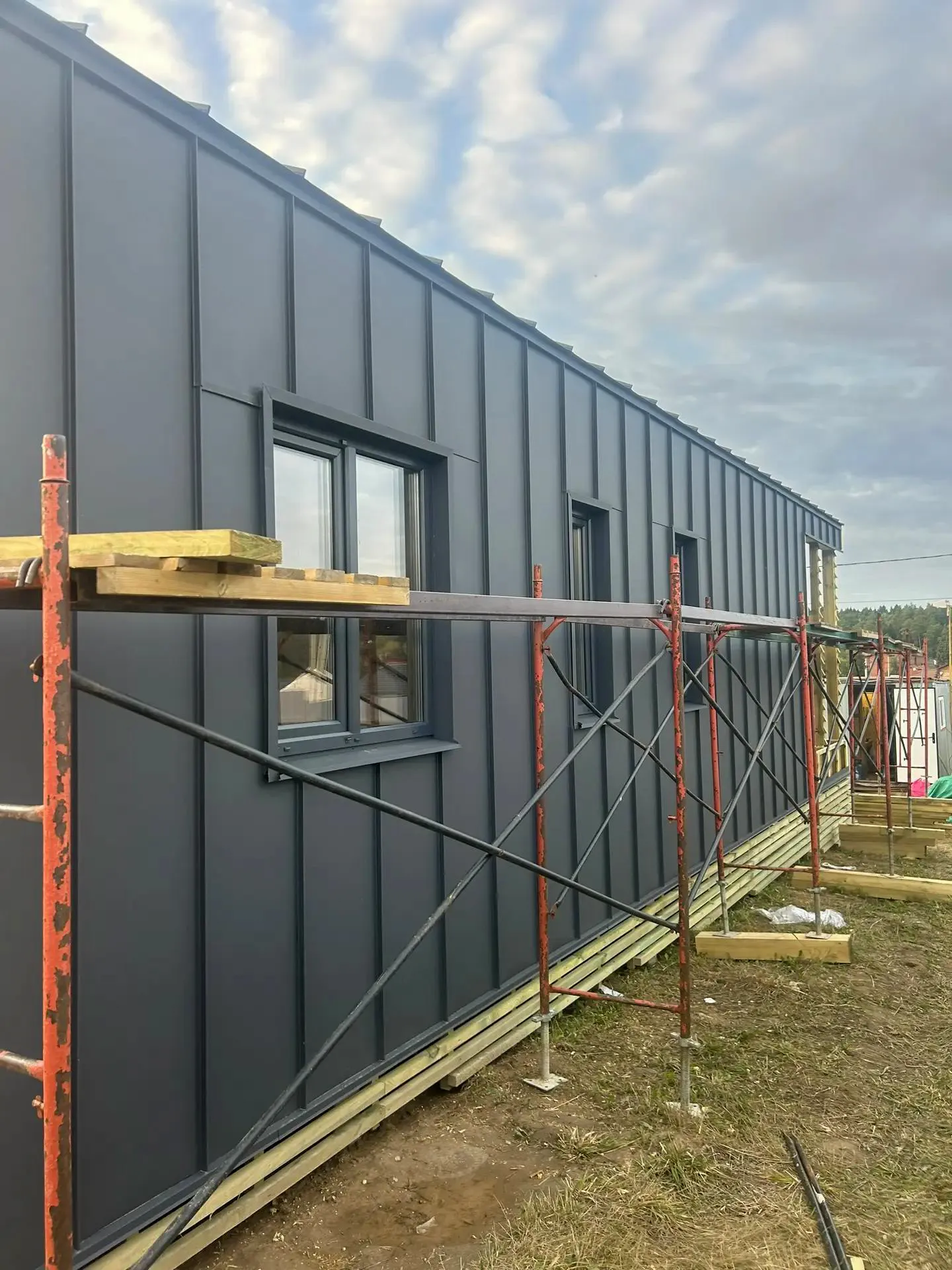

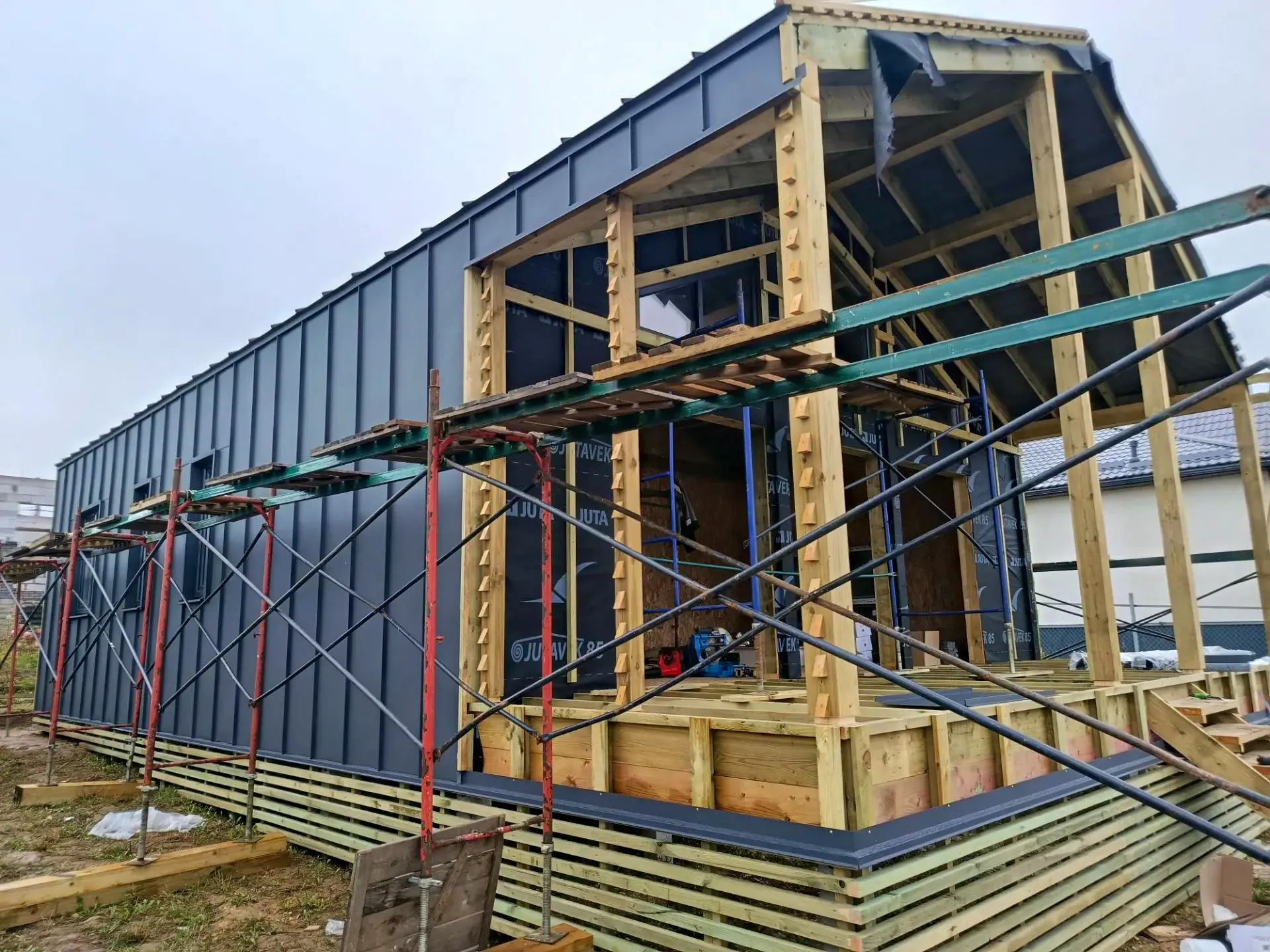

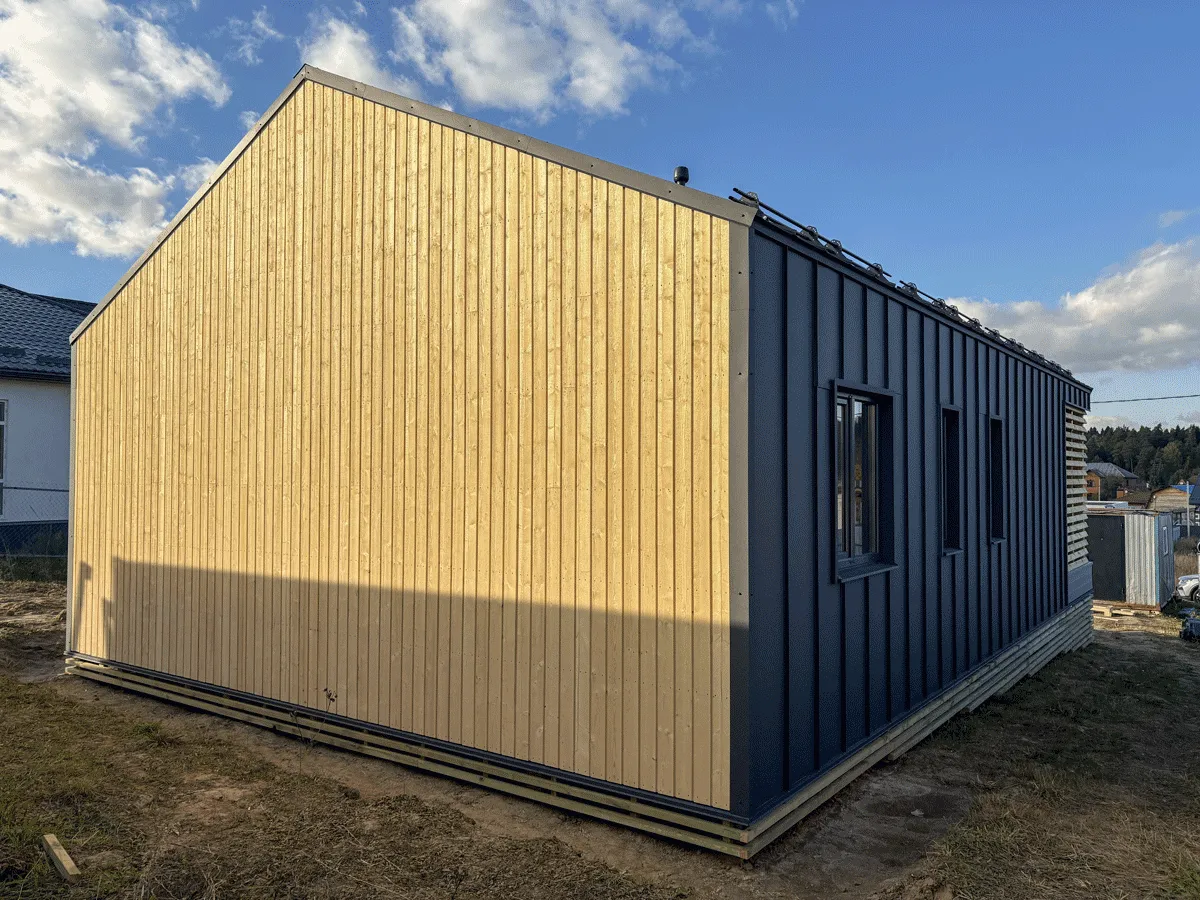

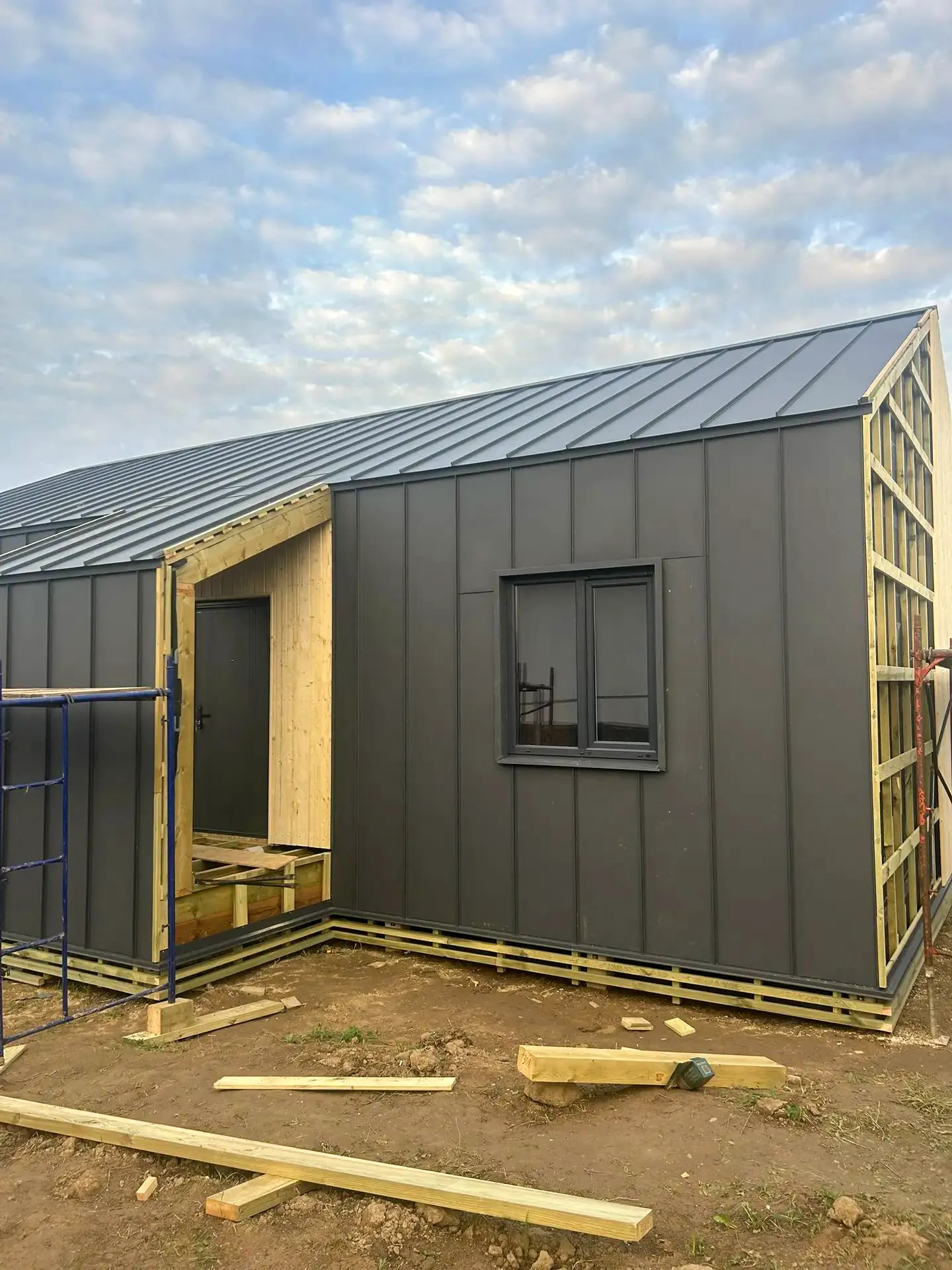

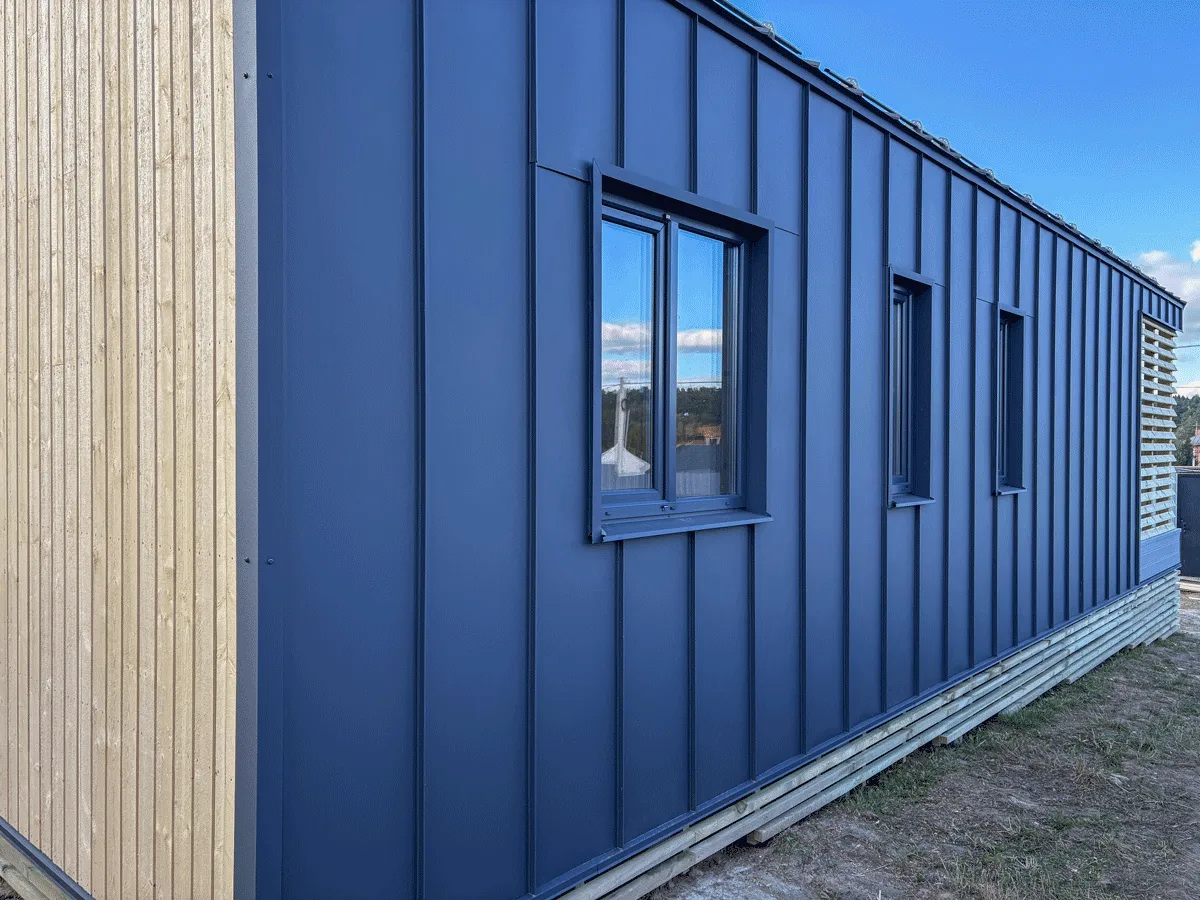

• Металлические поверхности: на продольных стенах смонтирован КликФальц.

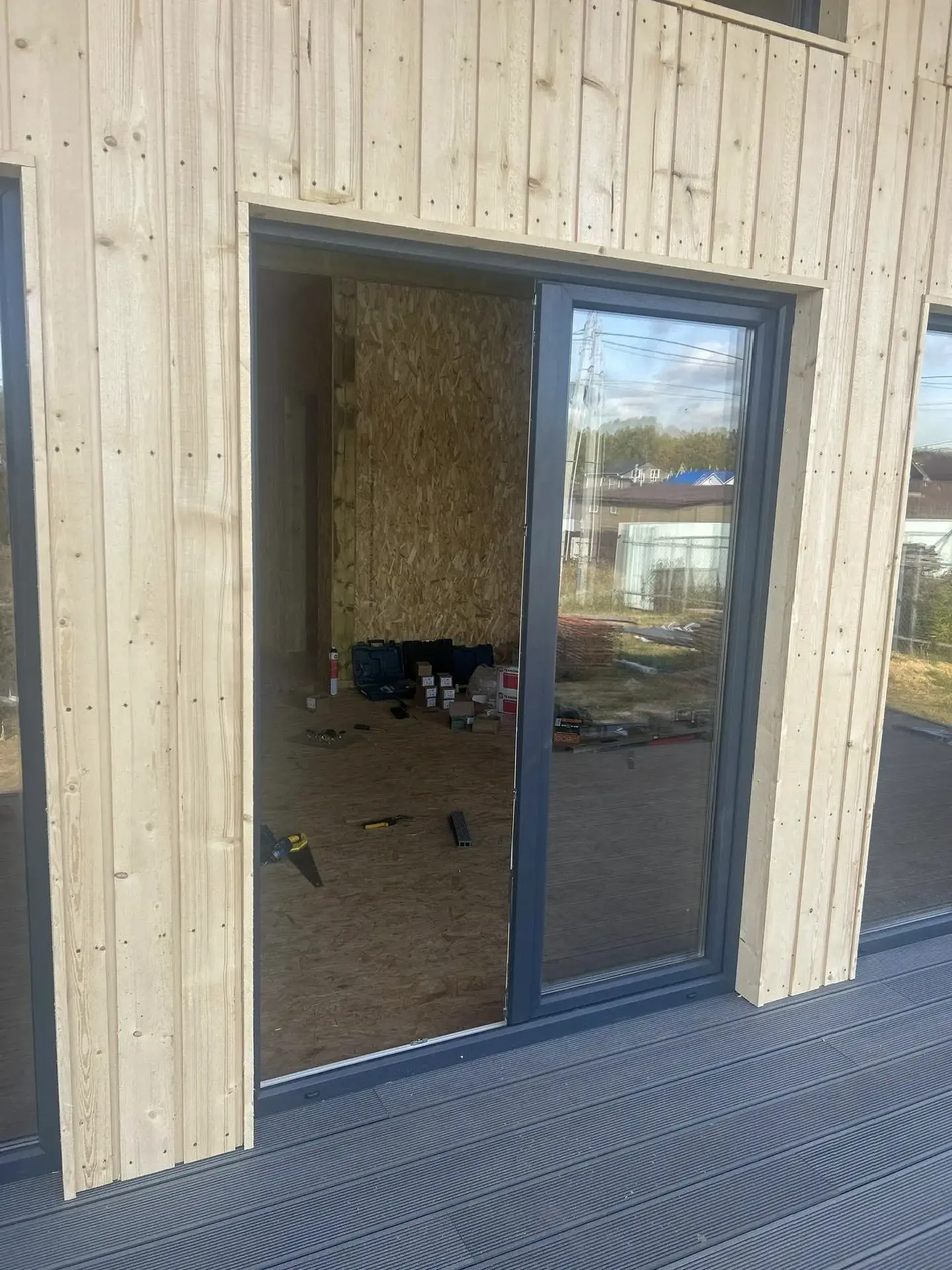

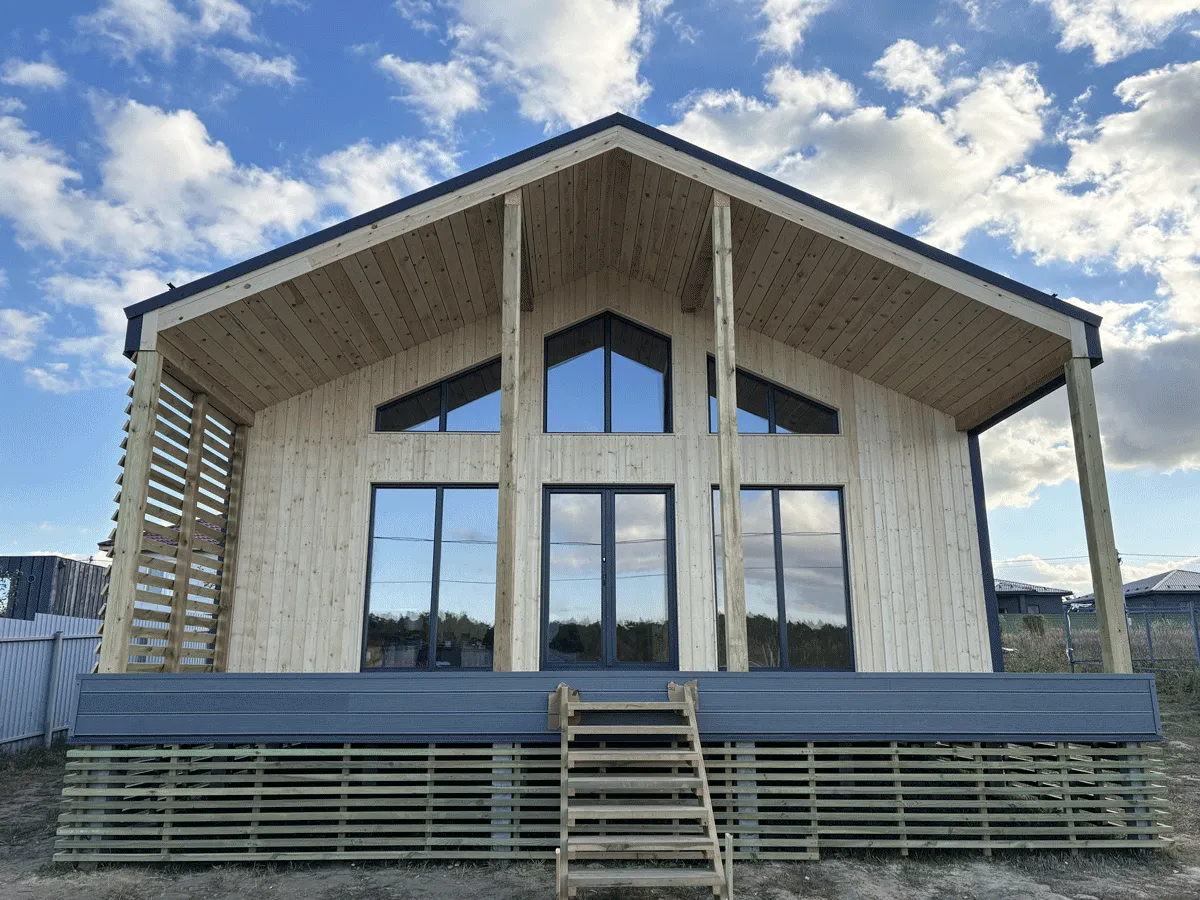

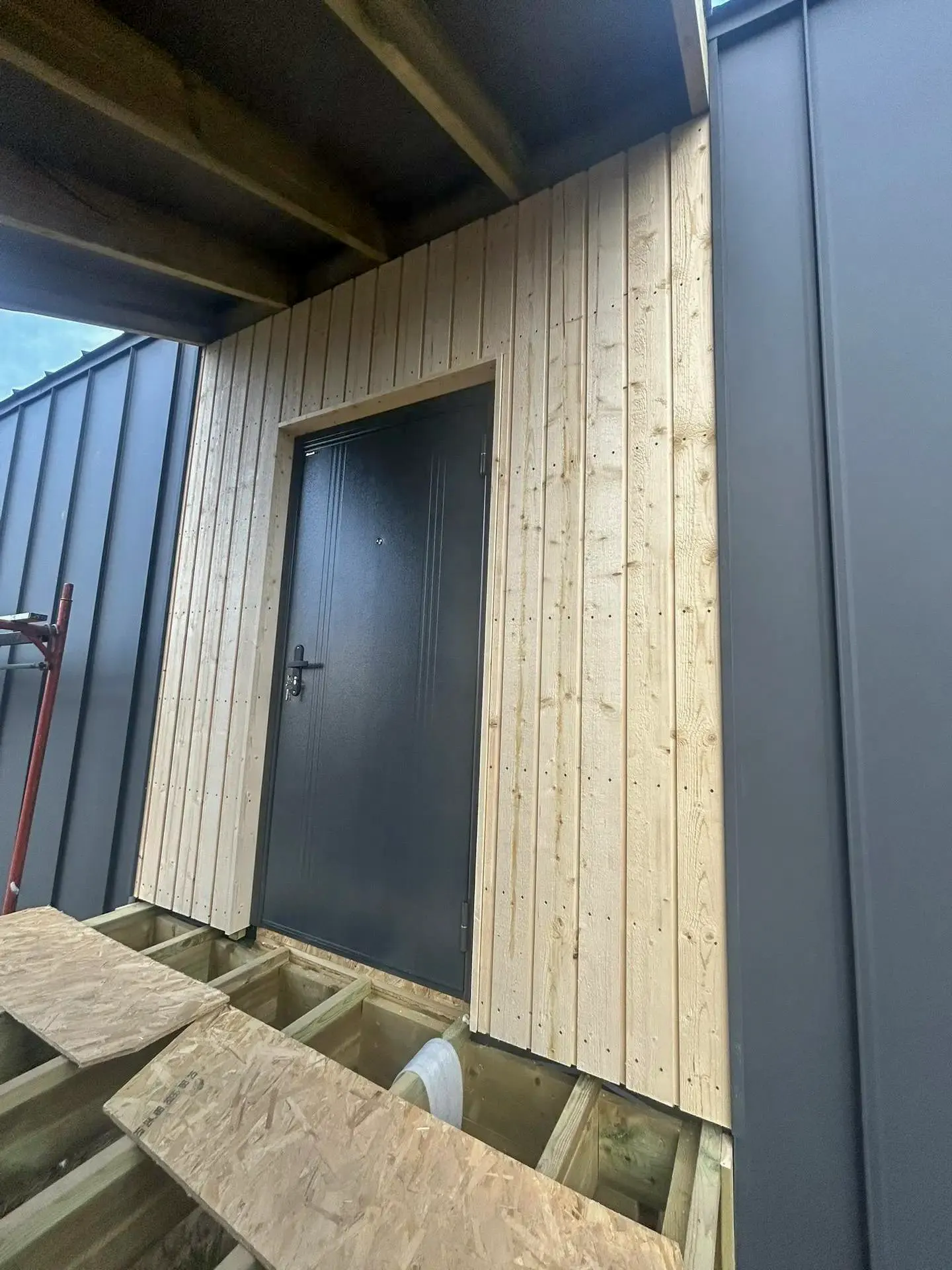

• Деревянная обшивка: фронтоны, терраса и входные группы облицованы скандинавской доской (профиль UYS) и планкеном сечением 20х140 мм. Фиксация деревянных элементов выполнена крашеными фасадными саморезами TX20 40х4 мм (по 2 шт. на монтажный узел).
